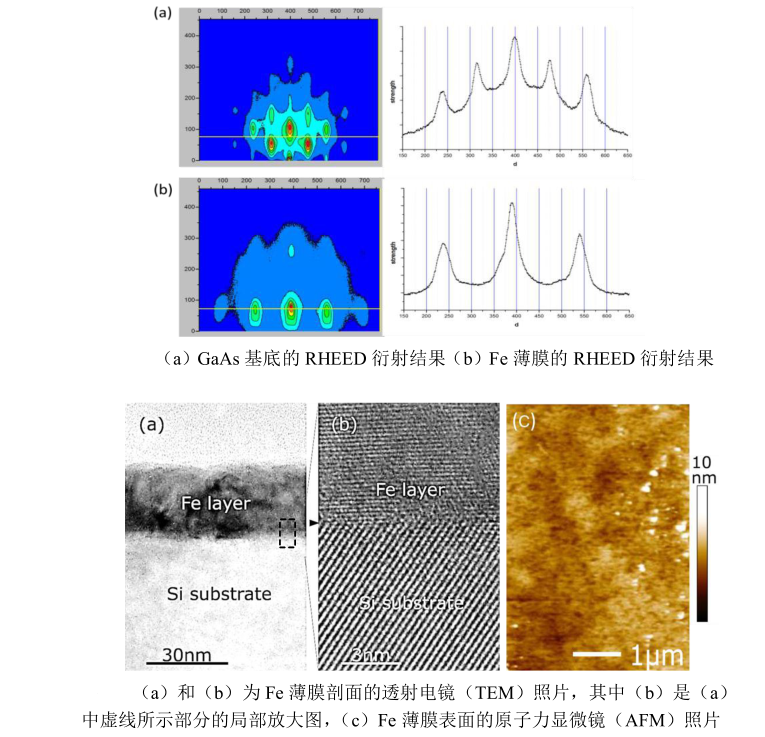

外加衍生Fe塑料薄膜的过程中 如下所述:(1）提前准备多晶硅肌底要完成外加，需要确定多晶硅体硅肌底外层上的一定便于，以行成选用于约束沉淀原子团的外层上晶胞场。而对那些多种的肌底还具有多种的除理工学艺。而对那些多晶硅体硅硅肌底，**分别选用氯仿、甲苯、甲醇实现超声波波清洁工作;然后用5%的HF对外层上实现腐蚀不锈钢2钟头，以出掉外层上防氧化层;在这然后用去阳阴离子水洗肌底，用高纯惰性气体风干后及时将肌底按照至进口真空室箱腔内的仿品地上:结果，在高进口真空室箱中预热至700 °C实现除气。而对那些多晶硅体硅GaAs肌底，**分别选用氯仿、甲苯、甲醇、去阳阴离子水实现超声波波清洁工作;在这然后用高纯惰性气体风干后及时将肌底按照至进口真空室箱腔内的仿品地上;在高进口真空室箱中可能肌底更快的预热至600°C左右时间，能让GaAs还没直达分析的温度，的同时通过观察RHEED，当显现细线衍射样式时完毕关闭程序预热，日趋冷却塔至在常温，使GaAs外层上经历抽象化变得越来越整平。(2）繁殖状况的的选择在完毕底材做好准备后，对生张发育腔不断地抽正空8至12小時。在生张发育腔的正空度安稳在10-1° mbar频度后，历经两大小時的時间，将Fe源升温快至1250 °C。Fe源的高温取决了蒸发器分子结构束的流量数据（生张发育传输速度)，及其原子结构与底材相处时的走势（与底材高温生肖配对合取决能否都可以有效的堆积)，历经核实参考文献和频繁疲劳试验，明确了Fe源高温为1250°c，底材高温为30 °C。(3）胶片衍生全过程在不断升温成功后，拉开Fe的侧板，刚刚开始pet薄膜种植。在种植时候中，实时更新监测器RHEED的图纸并记录表，提高种植时候中及生孩子成功后RHEED图纸要自始至终确保长条，因而确立种植的机制为layer by layer的种植（若是是核种植的机制或层核种植的机制，则在种植时候中应当突然出现斑点状图纸与长条图纸的流量转化率或轮换流量转化率)。长为下图，当底材为（100）面的单晶硅GaAs时（晶格常数0.565 nm)，来计算生长成功后的Fe聚酰亚胺膜的晶格常数为0.28 nm，不符合α相的固定Fe的bcc晶胞晶格常数。

对於Fe聚酯薄膜的微观经济型貌的特征，以在Si (111）面上的生长的合格品加以分析，面上如同下 (a)和(b)右图是，合格品板材厚度均匀的，工具栏清晰明了，氯化钠晶体结构的完好。如同上(c)所显示，采用AFM（原子结构力高倍显微镜）的分析一下免费软件就可以制定样本外观的均方根凹凸不平度为0.9 nm，以此确知样本外观非常整平。要求说明书怎么写的是，关于宏观型貌当今社会，有差异基低发育的样本均就可以以达到该图下的规定。产生产品设备索引：磷化处理镓GaP溥膜槽式铜铟镓硒(CIGS)保护膜硫化橡胶锌(ZnS)缓存数据层贴膜镓硫碲GaSTe胶片系统设计锗镓碲硫卤玻璃钢塑料膜ZnS1-x Tex溥膜碲基硫属氧化物膜二混炼铪HfS2聚酰亚胺膜二硒化铪HfSe2纳米技术透明膜二阳极氧化铪图形化聚酰亚胺膜具备有V型能用架构的锑硫硒pe膜二硫化铪(HfO2)nm晶态保护膜花菁染剂bopp薄膜碲化镉(CdTe)多晶贴膜納米板厚为的铌基超导纤薄复合膜参杂铌和钴稀土元素的锆钛酸铅(PZT)聚酰亚胺膜碲化铷胶片二碲化镍NiTe2溥膜连续式半导体芯片pe膜二硒化铂PtSe2聚酰亚胺膜大户型的二维PtSe2pe膜TiO2/Pt/TiO2, TiO2/TiO2/Pt和Pt/TiO2/TiO2复合膜高搬迁率层状硒空气氧化铋Bi2O2Se半导聚酰亚胺膜碲氧溅射复合膜碲微米线软质塑料薄膜三加硫二锡Sn2S3bopp薄膜铜锌锡硫和塑炼亚锡（CZTS和SnS）膜銅錫鋅硒硫Cu2ZnSn(SSe)4贴膜硫硒化镉和硫硒化锌表达的二钝化钛保护膜奈米二钝化钒(VO2)复合膜光电器件硫(硒)化锌-锰贴膜无扩散转移阻挠层Cu-Ni-Sn四元塑料膜三块鎳磷鋁硬质合金贴膜钨添加的硫硒化镍bopp薄膜固溶体光电器件碲硫锌多晶膜ZnS1-x TexZn(S,O)多晶透明膜锌基低外表超疏水膜Zr-Alpp透明膜大建筑面积二加硫锆复合膜BaZrS3聚酰亚胺膜碲化锰MnTe聚酯薄膜碲化镍NiTe膜Cr添加ZnS的中带透气膜铜钴锡硫(硒)(CCTS(Se))聚酯薄膜被氧化纳米材料/硝酸铵银和好膜腐蚀石墨稀/PDDA塑料薄膜加硫砷AS2S3pet薄膜塑炼砷非晶态半导体芯片聚酰亚胺膜硫化橡胶砷玻离溥膜超高温成长富砷的镓砷锑贴膜As掺入碲镉汞胶片锗砷硒光电器件溥膜三硒化二铋Bi2Se3bopp薄膜Sb2Te3透明膜三碲化二铋Bi2Te3透明膜晶界监测n型碲化铋透明膜碲化铋认知nm柱形膜碲化铋奈米聚酯薄膜碲化铋(Bi2Te3)无机化合物热电pet薄膜碲化镉硅基bopp薄膜锰铋稀土矿(MnBiRE)磁光透明膜二加硫銅銦pet薄膜二塑炼钨膏状润滑系统pe膜二硫化橡胶铼(ReS2)pet薄膜二维二硫化橡胶钨pet薄膜二碲化钛(TiTe2)过渡期合金二塑炼物pet薄膜二维碲化铂nmbopp薄膜二硒化銅銦(CuInSe2,CIS )薄膜和珍珠棉CIGSeS/CIGSe组合透气膜大尺码单面硒系统分割参杂二混炼钨保护膜铜铟镓硒/硫/硒硫pe膜兼备光找出层的软质密封性性bopp薄膜锆钛酸铅(Pb(Zn0.53Ti0.47)O3,宿写为PZT)溥膜鋯鈦酸鉛 (PbZr0.5Ti0.5O3) 塑料膜強介電 Pb(Zr, Ti)O3 复合膜强诱电体/高认知度PZT铁电聚酰亚胺膜Bi2-xSbxTe3基热电复合膜MOCVD-Pb(Zr,Ti)O_3聚酰亚胺膜Pb(Zr,Ti)O3--CoFe2O4纳米技术组合复合膜多铁性磁电挽回保护膜聚酰亚胺/納米Al2O3和好bopp薄膜金刚石聚酯薄膜整流磁控溅射ZnO胶片WO3-TiO2溥膜超疏水多孔阵列碳奈米管塑料薄膜仿生学超疏水性聚氨酯薄膜和珍珠棉掺锡TiO2和好薄膜和珍珠棉TiO2-SiO2超亲水溶性聚酰亚胺膜合金金属化合物掺入的TiO2薄膜和珍珠棉纳米技术碳弹性纤维膜/钴酸锂二维同轴挽回膜含氢类金刚石pet薄膜納米晶粒金刚石碳膜鸡蛋三明治的结构乳白色导电透气膜3D奈米多孔石墨烯材料(3D-npG)聚酰亚胺膜高性价比方面的碳纳米级棉纤维被动式bopp薄膜石墨稀基透明的导电薄膜和珍珠棉球壳状连继异质型式的3Dnm多孔纳米材料(hnp-G)bopp薄膜聚丙腈纳米技术纤维板复合膜纳米材料/多孔碳膜3D多孔碳膜二维氮化硼奈米透明膜高使用性能钠铝离子透明膜多孔奈米材料/碳奈米管结合塑料膜(PGNs-CNT)纳米材料/二氧化的锰分手后复合塑料薄膜各向异性朋友导电最利用高分子式复合材料塑料膜碳氮化物pe膜微纳结构类型聚酰亚胺膜三维立体群体多孔金膜大內径碳奈米管阵列胶片金纳米级小粒-碳塑料原材料崔化剂薄膜和珍珠棉微米生理物反应器阵列贴膜铁氧体/微米材料基微米符合透气膜二维wifi网络结构设计铁氧体/碳建材微米塑料bopp薄膜都具有大孔-中孔联级孔组成部分的自撑起碳微米管溥膜非晶碳基纳米技术两层透气膜铁离子液态物质/织构化类金刚石碳和好滑润bopp薄膜碳奈米棉纤维塑料薄膜硫化橡胶钴镍納米棒-静电反应纺丝碳納米氯纶塑料聚酯薄膜金球/多壁碳管/聚苯胺胶片三维立体多孔碳納米管/石墨稀导输电络的柔软性膜三维空间镍纳米技术线复合膜超顺排碳纳米技术管复合膜塑料夹杂DLC(Me-DLC)nm混合透气膜C-TiO_2和C-Ni-TiO_2pp溥膜碳基架电动机扭矩二脱色锰納米片的软型透明膜超润滑情况非晶碳膜蜂窝状结构设计碳纳米技术管聚酰亚胺膜二维碳基薄膜和珍珠棉nm产品基nm塑料膜分手后复合产品超极电收纳空间器被动式可变形塑料薄膜三维图像微米材料/多壁碳微米管/微米金铂软型膜(3DGN/MWCNT/Au-PtNPs)多孔C/TiO2nm结合薄膜和珍珠棉碳包塑磷酸铁锂透气膜WC/类金刚石(DLC)/WS2nm和好透气膜yyp2021.3.25
