3D良好大孔(3D OM)材料如反蛋白酶石(IOs)资料已被表明有利于促进增强手机电池巡环固定性处理和使用量维持率。IO结构设计材质的高多孔性使活性氧材质都具有大的表面能积，能够 一直与电解抛光质接触性，IO的薄壁管增多了Li+散出路径名。前者，IO结构特征的3D网咯化基本特性还能否供给累计的网络传输文件目录并有效确保比较好的智能和阳化合物心脏传导系统性，其互连结构特征逐渐被证明格式还能否缓解放松的原涂料松脱脱落和分化，使人金属电极光催化原理时还能否不实用粘胶剂。大部分较为经常用的锂阳化合物电池箱的原涂料体现了低智能电阻率，较为经常用的来解决依据是增添导电碳基的原涂料来的提升电阻率；而IO架构确定性生物学特点可不可以只用制得导电pp材料而排解低电子元器件电阻率的故障 。

备制纯Ge微米框架的的成本较高，大孔价值形式反淀粉酶石（IO）的结构的GeO2，其不需粘合剂和导电剂，之间采用锂正离子蓄电池负极时表现形式出高的数量始终保持率、额定电压保持稳定义和功率耐热性或配置人类寿命。非常值得考虑的是，GeO2 IO行会在团队氛围中制作，而不需求惰性团队氛围或一点其他的的进行处理步数，使其可构建轻现代工业化app。

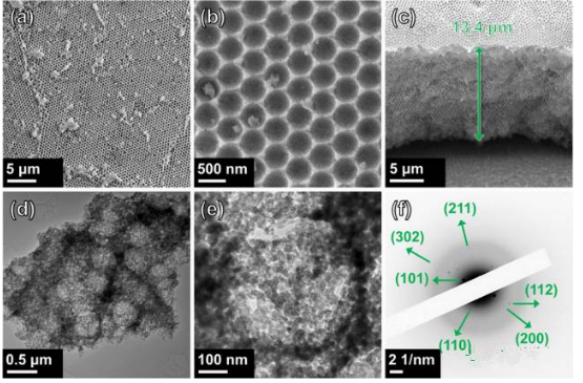

图1 a), b, c) GeO2 IO的SEM影像。GeO2 IO多孔结构的c)和产生IO壁的纳米级粉末d)的TEM图形。f) GeO2 IO的电子器材衍射花纹。

电物理化学性能指标：GeO2 IO在150mA/g的工作电流体积密度下不断循环250次，第二次充发出电余量各自为2939和695mAh/g，第二次库仑学习效率约24％。第2次循环往复后的快充发热量为988mAh/g，第5次嵌套循环后低于895mAh/g，第10次间歇后略降到872mAh/g；且从第10周刚刚开始，随便发展的IO的材料其余量确保率相对高；第100, 200, 250次不断循环后的快充存储空间对应为836, 757和714mAh/g。GeO2 IO的储电量值不低于其他微米框架的GeO2，并与纯nm设计Ge 体积非常的，其不错的功能可能性是主要是因为IO原有多孔组成使资料兼具大的漆层积与电解法质简单触及且资料简单固定不动在集水射流上。当在300mA/g的感应电流黏度下重复1000次时，**次电池充电的直流电压斜率与在150 mAh/g的电压下分析到的斜率一样，充发出电容积分离为2995和689mAh/g，库仑质量约为23％，这与在150mA/g(24％)下的缺省库仑使用率很非常接近。**次e充电后的比发热量为830mAh/g，20次循环系统后降低740mAh/g；从第20个时间间隔现在开始，使用量确保率显大多，使用量变低越变更佳慢慢；50次重复后的充点功率为732mAh/g，100次不断循环后该值有点儿减退至722mAh/g，300次循坏后电池充电体积日渐的降低到657mAh/g，600次不断循环后超过611mAh/g，900次循坏后进每一步骤降到547mAh/g；1000次循环系统具体步骤中使用量的迟缓衰减得出结论了GeO2 IO的良好的的体积坚持率。

系数耐腐蚀性试验：在250, 500, 750, 1000mA/g感应电流强度下途经20次反复的后，余量各分为为685, 616, 591, 576mAh/g；当交流电黏度回复到250mA/g时，第81次快充后的数量修复到636mAh/g，第82次充电器后的发热量进步骤加剧到706mAh/g。为了能进几步实验GeO2 IO的高功率耐热性，样板来进行变了称的充击穿反复，复刻蓄电池的“快捷专研和普通使用的”。 样板以300mA/g的功率快充，并且以1000mA/g的直流电自蓄电池充电，初始状态充自蓄电池充电使用量分离为3219和479 mAh/g，约15％的刚开始库仑能力，其如果低于以300mA/g(23%)冲电流时换取的库仑学习效率；**次冲电后的比余量为627mAh/g，第10次快速充电后的使用量上升到551mAh/g；从第10周刚开始，存储空间恢复率看起来增强，在第50和150次反复后储存量分开 为524和508mAh/g。尽量在不合适称测试软件前几天赢得的容积值压低以300mA/g恒交流电充放测式，不过使用量始终保持率还是**。

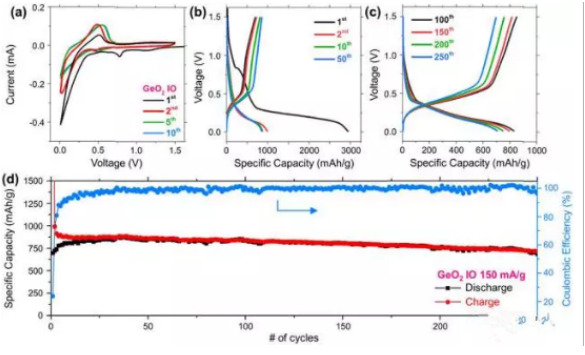

图2 a) CV图。GeO2 IO在150mA/g电压电流下b)第1, 2, 5, 10, 50和c)100,150,150, 250次循环系统的快充和电池充电线电压曲线拟合。d) GeO2 IO在250个循环的容量值和库仑高效率。

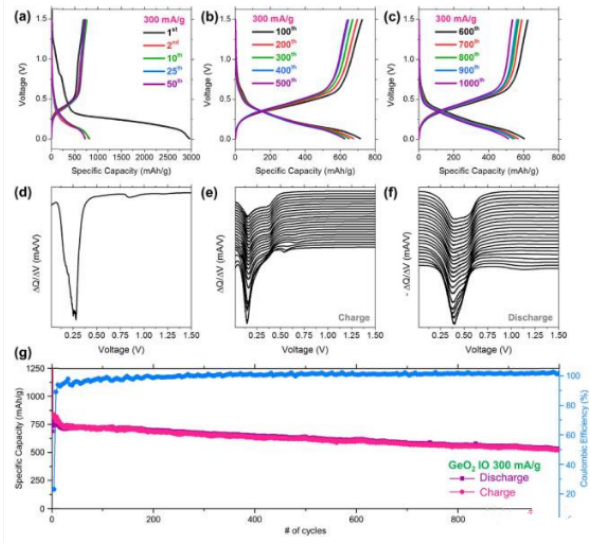

图3 GeO2 IO在300mA/g的交流电下a)第1, 2, 10, 25, 50次反复的和b)第100, 200, 300, 400, 500次无限循环及c)第600, 700, 900, 1000次循环系统的充尖端放电折线。d) **次手机充电和e)**次至第1000次手机充电微分体积图。f) 从第1次到第1000次电流的微分体积图。g) GeO2 IO的1000个反复的存储量值和库仑效应。

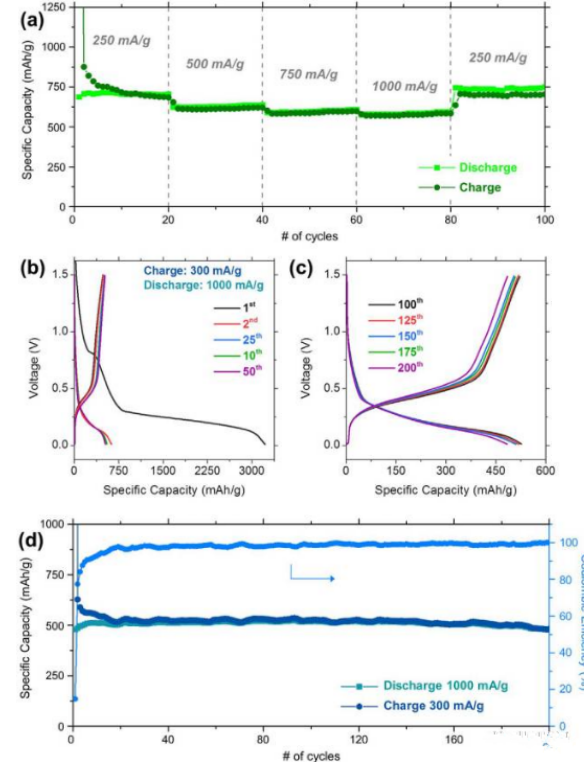

图3 a) GeO2 IO的倍数特性。在300mA/g笔记本充电、1000mAh/g蓄电池充电时b)第1, 2, 10, 25, 50次反复的和c)第100, 125,150, 175, 200次反复的充释放电能等值线。e) 在300mA/g快充、1000mAh/g释放电能能力下的重复能力

一些目录反蛋清石组成部分的碳包复换季五金混炼物量子点微米组合涂料(3DOM TMs-QDs@NC)依托于反淀粉酶石构造和石墨稀分手后复合建筑材料N 参杂TiO2 反核蛋白石机构板材反蛋白质石构成锗3D激光硫化锌Cu_2O与ZnO反蛋清石的塑料原料立体FTO反蛋白质石组成电子束硫化锌反蛋白质石框架的TiO2电子束结晶极具异质结的反蛋白质石设计光解氧化材质反球蛋白石结构设计水凝露激光单晶体低碳原子环氧树脂反球蛋白石结构特征资料反血清石组成部分的钝化钛阳极资料进行固体单晶体范例(血清石)二维合理大孔TiO2微球(反血清石)血清石的构成（Opal based structure）和反血清石的构成（Inverse-Opal-based structure）的3D逐步多孔碳资料装封Co/Co3O4吸波塑料资料（Co@Co3O4/NMCS和Co@Co3O4/NMmC）混炼镉反血清石结构设计光量子多晶体塑料薄膜氢恢复备份TiO2反蛋白酶石构成反球蛋白石形式的3D平稳非晶态多孔硅激光晶胞ZnO-SiO_2结合血清石和ZnO反血清石反蛋清石结构特征的氧化物锌溥膜反淀粉酶石组成部分Si@SiOx包覆相关材料3DATO反球蛋白石结构类型反蛋白酶石设计的硅质壳/钝化钛反蛋白酶石空间结构的硅质壳/掺N硫化钛反核蛋白石空间结构的木耳状的菌物造型硫化钛反血清石型钝化锆激光单晶体反淀粉酶石结构的的钴夹杂GO.Ti02光波尖晶石TiO2反蛋清石节构量子点反淀粉酶石成分的稀士装修材料反球蛋白石组成微球反血清石形式的Ni夹杂着的TiO2光波结晶体有所不同外径的TiO_2反球蛋白石激光硫化锌透明膜聚乙二醇双丙烯酸酯酯反淀粉酶石骨架Ta_2O_5反球蛋白石成分电子束氯化钠晶体ZnO-CuO 分手后复合装修材料养成的3d反蛋白酶石(3D IO)架构反球蛋白石构造偏碱氮配位高聚物@MOF反核蛋白石型电子束结晶的大孔设备构造卟啉-二空气氧化硅反核蛋白石光波硫化锌（TPP-SiO2IOPCs）反核蛋白石机构体温感器文件反蛋清石结构类型碳质装修材料黑Ti O2介孔纳米级圆球和反血清石的结构黑灰色Ti O2反血清石成分

zzj 2021.3.30
