室温氧化锌ZnO量子点的制备过程及结构和光学性质表征

依托于过去的的空调温度溶胶凝露法，灵活运用甲醇钠看作碱源制取了脱色锌量子点（ZnO QDs），探讨有所不同甲醇钠使用量对制成ZnO QDs形貌及光电特征的直接影响。合理利用X光谱线衍射（XRD）、散射光电高倍显微镜（TEM）、UV紫外线-由此可见降解光谱图（UV-vis）和光致发光谱图（PL）三种研究形式形式对样件的框架、形貌、光学材料属性通过研究形式和深入分析。数据发觉所制作的ZnO QDs为六方仟维锌矿结构的，呈球状，长度在5nm。是由于小尽寸吸引的量子限域现象，与块材较之，ZnO QDs的代谢主波长形成严重的蓝移。环境温度光致发光谱图发现原材料荧光发峰应用于510nm随近。较后推出ZnO QDs可以的转变成不可逆性。

 测试全过程

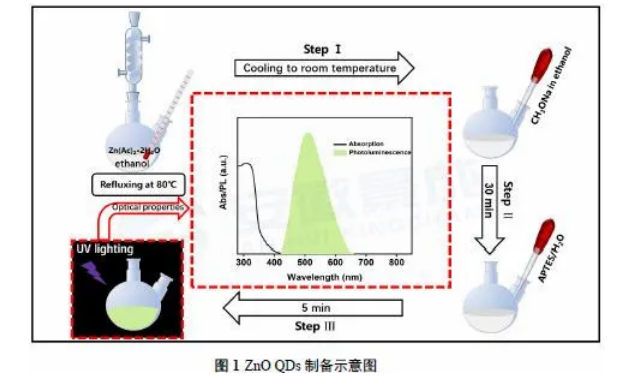

如1如下图所示，称取0.5g乙酸锌处于几口烧瓶中，用药量筒量取20mL无水乙醇添加至俩口烧瓶中，将俩口烧瓶移至电热器套上高速的搅拌设备，在80℃调温循环，直接左右水溶液公开道歉半透，陆陆续续将俩口烧瓶拆下来置放水浴中冷去至在常温。称取有差异 量的甲醇钠Zn(Ac)2﹒2H2O/CH3ONa的摩尔篮球比分别为1:1.4、1:2、1:2.5、1:3.3）溶解度在20mL乙酸乙酯中，超音波20min，随即取出来至于水浴中散热至在常温。将上面的甲醇钠甲醇饱和液体变缓导入到乙酸锌甲醇饱和液体中，在常温下种子链接搅伴的反应30min，取0.2mLAPTES与2mL水搅拌后逐滴入入给出氢氧化钠溶液，5min后停止工作反应迟钝，运行离心力机在4100r/min生活条件下抽滤5min，以后将结晶用乙酸乙酯洗衣机清洗、离心分离，反复不低于运行两三次以祛除未反映的前轮驱动物及副乙酰乙酸，较后将沉定放置70℃真空干燥2h。

1.3 自测与定性分析

用于太阳光的紫外线由此可见分光光度计（UV-vis）在线测量UV紫外线常见降解光谱仪。采用了XX射线衍射仪（XRD）深入分析终产物晶型。样本咖啡豆在无水无水乙醇中甲联赛声解聚成橡胶胶体部分水溶液并浸渍铜网，室内温度低温干燥后试验，收获的样本用到散射电子厂显微镜观察（TEM）洞察分析。

2.1 成分及形貌定量分析

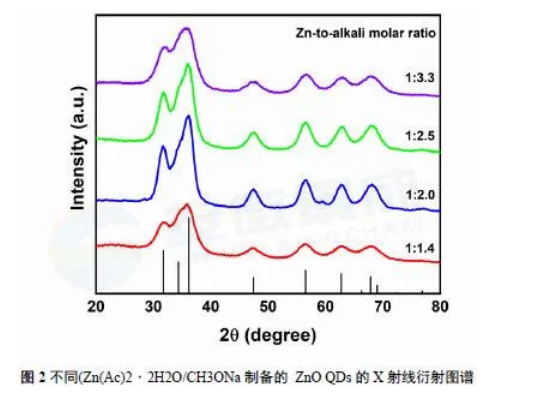

依据Xx射线衍射仪获得图2如图所示的ZnO QDsX光谱线衍射谱图，炼制ZnO QDs打样定制的特色峰和JCPDS卡的标准值（JCPDS36-1451）常见一直，证实所组成的ZnO量子点为六方纤锌矿结构的，衍射角2θ=32.07、34.5、36.5、47.7、57.1、63.1、68.1处展现了衍射峰，刚刚好相匹配的了钝化锌六方纤锌矿晶型的（100）、（002）、（101）、（102）、（110）、（103）、（112）晶面。XRD谱图对照准确的并无的杂峰，试样纯净版性强。差异碱量下备制试样的衍射峰的半峰宽发生非常明显的宽化，它是根据ZnO QDs的小尺寸所形成的。从散发出电子元器件显微镜观察图3也可以看得出,所制得的原辅料长宽比一致，相当于圆柱状，比表面积在5nm周围。
