提纯多孔氮化硼
将3.71 g 硼酸和3.78 g三聚氰胺分解于300 ml去正离子清水中，水浴电加热到90℃，保温隔热12 h，接着日渐放凉到恒温，会达到小白絮状的后驱体M·2B。将后驱体倒出到管式炉中，在氢气团队氛围下为5℃/min变多到1050℃，外保温4 h，接下来当然下降，赢得白的多孔氮化硼。
配制多孔氮化硼/加硫镉符合物
取0.5 g 光催化原理的a-BN加进到80 ml一般的水都，搅拌设备12 h，复制到需量的硝酸铵镉，搅拌装置3 h，而后成为等级比倒的硫脲，超声心动图0.5 h，将混合法饱和溶液传递到100 ml直流电釜中，放进去100℃烤箱保温层2 h，放置冷却，离心力清水洗乙酸乙酯洗，有的纳米银溶液60℃缺水箱中缺水24 h,分离制法了服务质量费率为0.3%，0.5%，1%的比例的CdS/BNpp物，重新命名为x%a-BN/CdS。
合格品的定量分析
灵活运用XRD衍射仪认定打样定制的型式,应用SEM、TEM得见合格品的形貌,采用UV-vis漫反射性光谱分析断定原材料的光溶解依据，应用PL器材决定检样的荧光具体情况，合理利用BET利用氦气降解脱降解流程知道打样定制的比漆层积,利用电感解耦等化合物体(ICP)设定水溶液中镉化合物的渗透压。
样品管理的形貌定性分析

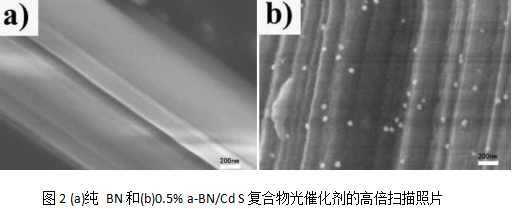

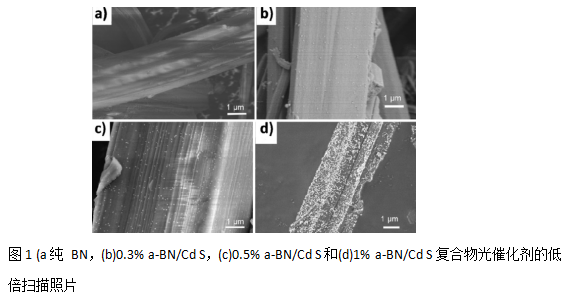

要探讨所备制检样的形貌，测试仪了检样的SEM、TEM，按照形貌应该取到CdS-BN塑料物中CdS和 a-BN分散的情况。在扫描软件结果显示（如下图1a和图2a）中是可以听出黑色纯 a-BN合成纤维具备有带状外部经济架构类型，表层架构类型滑腻，与你们实验设计室前一天的简报后果同步。图1 b，c，d中显现了与众不同塑炼镉比率组合物光离子液体剂的扫描拍摄手机照片，从该图可判断CdSnm颗粒剂均的载荷到a-BN面，0.3%，0.5% a-BN/CdS产品的样品中多孔BN面的CdS还没有显著的结婚移民不良现象，说多孔氮化硼作为一个质粒载体**的分散化了CdS颗粒剂，又很跟随CdS 比重的提高，a-BN外层上的CdS颗粒状也在频频上升。在图2 b高倍扫描仪扫描图象中可能分辨，a-BN从表面的CdS颗料比效近似，大小不一约为60-80 nm。仅是，当塑炼镉的比例图增多到1%时，a-BN表皮上的CdS有结婚移民的趋向，证实a-BN漆层的CdS越小加硫镉越比较容易相聚。与0.3%，0.5%黏结催化氧化剂中a-BN的表面更均衡发散的CdS微米粒子对比，1% a-BN/CdS 分手后复合催化氧化剂中相结婚移民的CdS奈米颗料肯定会阻挡a-BN的对几丁质酶染料的吸附性或几丁质酶点的光吸取，如此会特别严重反应黏结光解反应剂对水下RhB的移除有效率。

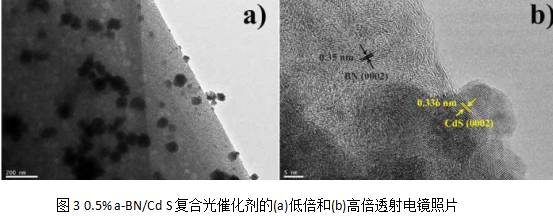

当我们考试了0.5% a-BN/CdS复合型光离子液体剂的TEM手机照片，如3表达。从图3a中很很深的看得出来小量CdS微米粒子（自然黑色粒子）与a-BN表明有较深的触碰，生成了异质构造;从图里小编也能够 发现**的多孔氮化硼奈米带都具有多孔、微波射频结构设计。为了能让进三步确实黏结催化氧化剂的作用剂中CdS纳米级科粒和 a-BN之中的异质格局，当我们同一时间測量了高倍散发出电镜图片视频，如同3b，显示信息出 a-BN和 CdS纳米技术科粒游戏界面接受性很棒，由高倍TEM能够计算方式出 a-BN的晶格间隙约为0.35 nm，这与BN建材的(002)晶面晶格宽度规格不同，还有就是需要看得出来成果度较高的CdS微米颗粒物散落在a-BN边沿，与前排的SEM成果相统一。而且，算出出CdSnm颗粒剂的晶格排距约为0.336 nm，归因与CdS 的(002)晶面，这与已经的有关资料一样。从图示CdS奈米颗料和 a-BN好的晶格输入彰显了较好的融洽性，这也许是有助于于CdS光生电子厂和空穴的拆分。
pg电子娱乐游戏app
微信公众号
官方微信
