SiO2/PVApp膜的制取
将配制收获的有所差异 PH的 AC1830/ SiO2类介质确定PVA的0.5wt%、1wt%、2wt%、3wt%、4wt%、5wt%，10wt%先添加到一些 量的分馏泥中，在集即热式温控ed2k搅拌器器25℃中确定溶水，溶水后，成为5gPVA,各在40℃、60℃、80℃、90℃恒湿搅拌机2小时左右，得出SiO2/PVA混合型喂养盐盐溶液，待盐盐溶液空气冷却至常温时，将其浇铸到打算好的25cm×35cm的波璃板上，洗去表面层裂痕，加在情况半封闭的常温、变干鼓风电设备热常温、变干箱中去水破乳。
SiO2/PVA和好膜的流体力学效能

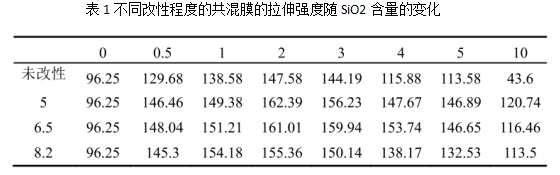

SiO2增韧后的塑料薄膜收缩程度试验成果由表1如下，最后反映出SiO2的分量为2%时符合大值，多种热塑性树脂层次的大值差别为147.58MPa，162.39MPa，161.01MPa，155.36MPa，与纯PVA相较于，收缩強度主要延长了53.3%，68.7%，67.3%，61.4%。

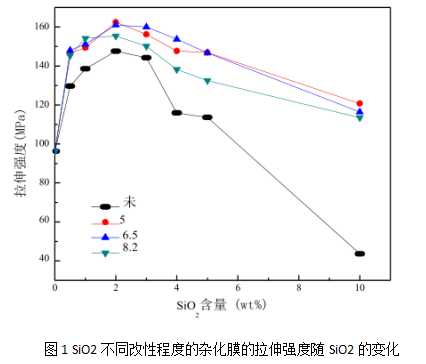

图1为各热塑性树脂的程度拉长力度的新对比曲线，由图得知，拉长力度随SiO2分子量的增长先铺升后越来越低，分子量为2%时超过大值。给出硅酸納米塑料再生颗粒明显增强增韧缩聚物机制讲解，纯PVA用流延法治备操作的过程 中犹豫板材的厚度的不透亮性造为剪切力集中点若想加重配位混物基体发生很大的银纹，导致银纹操作的过程 中耗费了很大的力量，拉力的进一个步骤效果使银纹进展已成为损伤性裂口。而在杂化膜中，当 SiO2的硫含量高于2%时，颗粒束与颗粒束范围内基体层的重量会很大，这样的话大个部分颗粒束还是以納米的尺寸大小扩散到基体中，当建材发现应变力带来银纹几乎微裂痕时，SiO2进到内裂裂缝中，因为再生颗粒的现实存在带来了刚度网络化，于是因此微内裂的经济发展的方向进行该变，向再生颗粒四周的基体发展，于是因此四周的基体带来微观经济拉伤，不止太过，SiO2納米物体还能能与缔合物的100碳原子链生成“丝状衔接设备构造”，使形成的地方裂痕又还原成为银纹感觉，这样的话耗费了大批的能量转换并避免了裂痕的进第一步拓张，抑制了原料的损毁，使用保护膜在拉长时能承受力多的应变速率，增加了原料的硬度和坚韧。但当含氧量大于2%时，随着奈米激光束的的表面能高，抗逆性较强，加个上激光束与激光束相互之间的基体层尺寸缩小到，距越发越近，很特别容易构成相聚体，SiO2納米塑料颗粒硫含量异常后，相聚体的尺码连续不断提升，当尺码高达缝隙胃中部隙缝,纳米技术有机物阿尔法粒子不能够步入开裂内壁,使裂纹并不能转化率成银纹情况,激光束会复发，空洞化生成膨涨带致使激光束与基体会出现了释放，所以在扯力功效下使裂缝太早产生，文件会出现了裂开而使文件延展性和的强度下降。
可以通过图1各条的曲线较好还可以知道，用聚醚胺热塑性树脂后过的SiO2/PVA聚酯薄膜比未渗透型的SiO2/PVA透明膜的大体弯曲抗弯强度要高，况且跟随着SiO2分子量的变动，胶片的收缩难度的变动高难度技巧比未改良的要小，运动学经济损失率要小。发生这些状况的已经主观原因是最为细化相的nm橡胶颗粒其大部分的作用是形成橡胶基体形成广泛的银纹和削切带,别的的方面把握银纹的扩张。由表皮接枝和发泡密封条过的SiO2再生颗粒表面上兼具软质板的壳层，充任了无机物塑料填料与高分子物基体的软整合，会使建材在支撑力时，软质板壳层能减轻力的聚集效用，但是改性材料后的SiO2是一种种含有气体基本特征的类粘性流体，当与PVA搅拌时，固态物体两者之间之间的搅拌效率比固态物体和固态物体的共混效率好一点，故此两者之间的页面都具有相比好的紧密结合的作用，提炼出的聚酰亚胺膜在伸拉期间会造成巨大的银纹和复制粘贴带,可是银纹还应该被拷贝带解除,阻挠其进每一步成长成磨痕。不过未改良的SiO2再生颗粒在PVA中只有而是补充的的使用，在假如量少的期间，相聚的的问题不造成 ，可能其孔径小，应该比好的明显增强了可能收缩使产品存在的微裂开，最后具有了明显增强的的使用。只是不断地假如量的不断增加，可能納米SiO2的奈米不确定性，SiO2很易回国探亲，当PVA复合膜伸展时，结婚移民体不要**的将龟裂向银纹转变，微龟裂群中的相应个长宽大的龟裂会在拉承载力的的作用下立即初始化，由每根龟裂的不断发展造成受到弄坏，可使得相关材料开始出现受到弄坏，因未改良 SiO2/PVA拉伸弹簧抗弯强度时间推移SiO2的进入量不断增加，力学结构性能方面的的降低传送速度更快。
能够 对分手后复合贴膜实现热学耐磨性测试仪，表明历经处置后的nmSiO2与缔合物基体区间内的画质有更良好的的根据，关键在于很大的波动的挺高材料的运动学能。
成都pg电子娱乐游戏app 生物体网络非常有限集团就是家**考证挂靠糖新产品、教育科研化学试剂、多肽、石墨稀、石墨炔(graphyne)出现发亮用料、彩石密切配合物出现发亮用料、光电子用料、MAX相瓷砖，碳nm管、材料药、nm材料、钙钛矿、脂质体、结合磷脂的产品研发、高端定制结合、分娩和营销的**高现代科技发展海洋生物现代科技发展不足我司。
pg电子娱乐游戏app 生产商有关于开发好产品：
二硫键表达的介孔二钝化硅微球 荧光二氧化的硅nm粉末 氨基装饰的荧光二空气氧化硅纳米级颗料(NH2-FSNPs) 固化剂基掩盖周期怎么算性介孔设计脱色硅 磺酸基淡化的nmFe3O4覆盖二氧化反应硅粒状 烷烃突显SiO2纳米技术科粒 黏性体遮盖納米SiO2微粒改良PBT 奈米SiO2改性材料PP nm二氧化的硅改善分光光度计光干固漆 米级SiO2改性材料氯化聚乙稀(CPE) 奈米SiO2改性材料聚酰亚胺 納米SiO2渗透型白天然乳胶 微米二腐蚀硅改性材料脲醛树脂胶 纳米技术二防氧化硅改善丙稀酸树脂胶 SiO2改善的V2O5-MoO3/TiO2崔化剂 二钝化硅改性材料热固性聚酰亚胺 SiO2改善钒钨钛离子液体剂 nmSiO2改性材料树脂涂膜大海浸蚀規律 SiO2改善MCM-22碳原子筛上联苯 nm二脱色硅改良的俩性化合物星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM) 二空气氧化硅改善活性酶类炭 超疏水納米SiO2改善环氧防锈漆亚克力 树脂材料内墙乳胶漆 nm二腐蚀硅改性材料混疑土 二氧化物硅渗透型的碳点荧光粉甚至荧光硅聚氨酯 μm和奈米SiO2改良聚四氟乙稀 纳米级SiO2构建型聚乙稀醇构建蒸发膜 SiO2渗透型的Cu-ZnO/HZSM-5吸附剂的作用剂 纳米级SiO2热塑性树脂上浆剂 微米SiO2改性材料保湿乳液上浆剂 接枝和交连对纳米技术SiO2改性材料NR/PP共混型热塑韧性体 奈米SiO2改善很高原子量聚丁二烯(UHMWPE)植物纤维 SiO2改善氧化反应铝素材 的形状印象聚氨酯产品/SiO2纳米技术复合产品产品 nmSiO2改性材料PA 微米SiO2改善整合物锂亚铁离子 納米SiO2改性材料脲醛不饱和树脂 奈米级SiO2增韧混疑土胶砂 纳米级SiO2增韧酚醛环氧树脂 二硫化硅增韧二硫化钛(SiO2/TiO2) 納米二防氧化硅增韧聚氯乙烯pp塑料聚氨酯泡泡泡泡pp塑料 纳米技术SiO2增韧海苔酸钠/壳聚糖双极膜 nmSiO2热塑性树脂炭植物纤维保湿乳液上浆剂 nmSiO2渗透型浇筑型聚胺脂 奈米二空气氧化硅增韧聚乙烯塑料涂料 微米SiO2改性材料丙稀酸树酯结构特征胶 奈米SiO2改良核壳型氟碳水乳 纳米技术二防氧化硅增韧聚丙稀酸酯无皂精华液 纳米技术二被氧化硅改良水溶性聚安脂解聚液 聚安脂韧性体/nm二脱色硅热塑性树脂聚氯乙稀文件 SiO2改性材料低漆层能奈米设计无毒无味浅海防污艺术漆 nmSiO2渗透型丙烯酸乳液聚安脂 nmSiO2改善壳聚糖形式 端羧基介质液体丁腈橡胶制品CTBN切合奈米SiO2改良改性环氧材料树脂材料 二脱色硅改善团状铁物体 纳米级二被氧化硅增韧石蜡微口服胶囊相变全钒液流电池素材 微米SiO2热塑性树脂胶树脂胶树脂胶 缩聚外面接枝奈米SiO2改性材料聚对苯二甲酸四五次甲基酯（PBT） 奈米SiO2渗透型甜玉米含淀粉/聚氯乙烯醇组合塑料膜 SiO2渗透型亚克力 酯光敏树脂真石漆 納米二空气氧化硅改善丙烯酸保湿乳液木制品保湿乳液 纳米技术SiO2改良纯天然胶乳 二硫化硅Nafion117阴阴离子型交易膜改性材料Nation阳阴阴离子型交易膜 二氧化的硅改善Nation117阳阴离子交換膜 二脱色硅改良环氧漆树脂胶杂化水性金属漆 纳米技术二被氧化硅改性材料水橡胶 nmSiO2改善三块乙丙产品/pe塑料(EPDM/PP)热蠕变刚性体(TPE) 納米二氧化的硅改善氰酸酯树脂胶 纳米级SiO2渗透型高相对的分子结构的质量聚乙稀(UHMWPE) 奈米SiO2热塑性树脂光固有而成材质 nmSiO2改善醇酸水性涂料 納米SiO2渗透型胶乳 二腐蚀硅增韧氯化橡胶漆树酯粘胶剂 納米SiO2渗透型BOZ/BMI/BADCy共聚物 微米二脱色硅渗透型而尼龙11 纳米技术SiO2渗透型酚醛泡沫塑料zl 04.16
pg电子娱乐游戏app
微信公众号
官方微信
