电芯组一般负极装修用料有锡基装修用料、锂基装修用料、钛酸锂、碳纳米级装修用料、石墨稀装修用料等。电芯组负极装修用料的养分相对孔隙率是的影响电芯组养分相对孔隙率的一般元素之1，电芯组的正极装修用料、负极装修用料、电解抛光质、pu气管被叫做电芯组的五个最主要装修用料。下方小编比较简单讲述下面各大负极装修用料的特性质量指标、优利弊及会的加强的方向。
1.碳奈米管
碳奈米管都是种石墨化格局的碳文件，自存在良好的的导电使用特性，的同时基于其脱嵌锂时程度小、里程短，为负极文件在大倍数充充放时极化为用较小，可上升充电的大倍数充充放使用特性。
虽然，碳nm管直观最为锂聚合物锂电池负极相关材料时，会存在着不容逆储存量高、电压值滞后性及自放电平台网站不比较明显等问题。如Ng等选用简单易行的过滤水制得了单壁碳微米管，将其就直接看作负极村料，其首个电池充电电容量为1700mAh/g，不可逆转储存量仅为400mAh/g。
碳纳米技术管在负极中的同一个技术应用是与其它的负极文件(石墨类、钛酸锂、锡基、硅基等)结合，利于其显著的弧形架构、高导电性及大比外观积等缺点有哪些成为形式解决另一个负极物料的电耐腐蚀性。
2.石墨烯材料
石墨稀不是种由碳六元弧形成的新型产品碳的原材料,享有有许多**的功效，如大比外观(约2600m2g-1)、高传热性因子(约5300Wm-1K-1)、高电子器材导电性(电子设备迁徙率有15000cm2V-1s-1)和不错的机械设备制造的性能，被看做锂亚铁离子蓄电池建筑材料而受到大家喜爱。
石墨烯材料文件直接性身为锂电瓶负极文件时，有着十分乐观的分析化学式稳定性。现场实验室曾主要采用水合肼身为还原系统剂、制得了深林形貌的石墨烯材料文件片，其包括硬碳和软碳性，且在高过0.5V电阻值时间，情况出电收纳空间器的性。

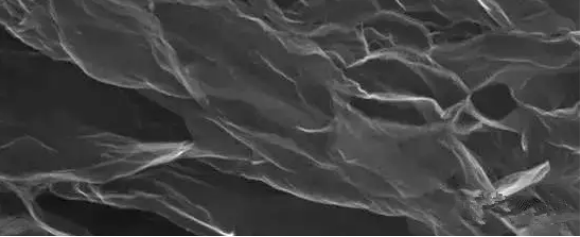

图2石墨稀负极材料
石墨烯材料负极材料在1C蓄电池放电倍数下,首先不可逆转存储容量为650mAh/g，100次充充放重复后功率仍大约到460mAh/g。石墨烯涂料还可用为导电剂，与另外负极涂料分手后复合，增强负极涂料的电无机化学耐热性。
采取超声波分散性法治备了Fe3O4/石墨稀包覆涂料，在200mA/g的电流大小溶解度下发电，过程50次循坏后，电容量为1235mAh/g；在5000和10000mA/g直流电孔隙率下拨电，通过700次间歇后，体积不同能提升450mAh/g和315mAh/g，表現出较高的余量和良好的的重复特点。
3.钛酸锂
尖晶石型钛酸锂被作一个备受瞩目点赞的负极原料，因还具有如下图所示优势：
1)钛酸锂在脱嵌锂前前后后基本上“零应力应变(脱嵌锂后晶胞性能参数”a从0.836nm仅改为0.837nm)；
2)嵌锂电位差较高(1.55V)，逃避“锂枝晶”造成，可靠性较高；
3)具备很白皙的线电压机构；
4)生物向外扩散常数和库伦使用率高。
钛酸锂的更多缺点绝对了其含有**的循环往复能和较高的保密性性，显然，其导电性不够、大工作电流充充放时容积衰减严重性，一般说来主要采用界面改性材料或掺入来上升其纯水电导率。

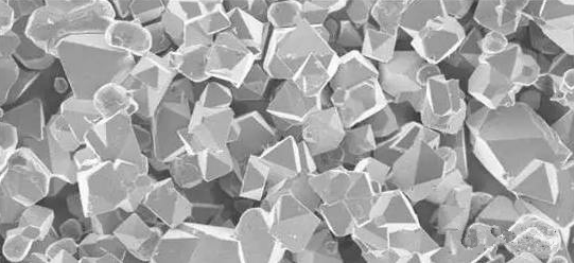

图3钛酸锂负极的原材料
经碳包复的钛酸锂体现了较小的粒度和比较好的离心分离性，情况出优质的电检查是否特性，关键归因于碳包复加快了钛酸锂粒状接触面的智能电子水的电导率，同一较小的粒度不但缩减了Li+的扩散转移线路。
运用药剂学液相沉积状法，在变大石墨的洞孔我国位产生碳纳米级管，制成了变大石墨/碳微米管组合装修材料，其时需可逆性储存量为443mAh/g，以1C倍数充尖端放电巡环50次后，可逆性发热量仍led光通量到259mAh/g。碳纳米级管的中空中空间结构类型及热胀石墨的洞孔，可以提供了许多的锂活力位，同时这般空间结构类型能响应装修材料在充释放工作中呈现的重量反应。
4.硅材料料
硅看做锂阴离子微型蓄电池梦想的负极产品，拥有下面特征：
1)硅可与锂转变成Li4.4Si镍钢，的理论储锂比容积自由高达4200mAh/g(大于石墨比容积的10倍)；
2)硅的嵌锂电势差(0.5V)略高过石墨，在充能时难易生成“锂枝晶”；
3)硅与电解抛光液体现吸附性低，是不会时有发生无机石油醚的共融入干涉现象。
但是，硅工业在充充放电整个过程中会进行巡环使用性能减低和存储容量衰减，首要有几大情况：
1)硅与锂转换成Li4.4Si金属时，密度膨胀系数高达hg320%，不小的体型大小发生改变易引致催化活性成分从集文丘里管中松脱，最后降底与集文丘里管间的电打交道，会导致电极材料无限循环耐热性更快的降低；
2)电解法液中的LiPF6降解引起的进样器HF会结垢硅，造就成了硅电级体积衰减。
为着的提升硅探针的电催化使用性能，大多数犹如下有效途径：配制硅微米素材、不锈钢素材和和好素材。
确认高可球磨法治备了Si-NiSi-Ni软型物，第二凭借HNO3溶解完黏结物中的Ni单质，得以了多孔结构设计的Si-NiSi包覆物。

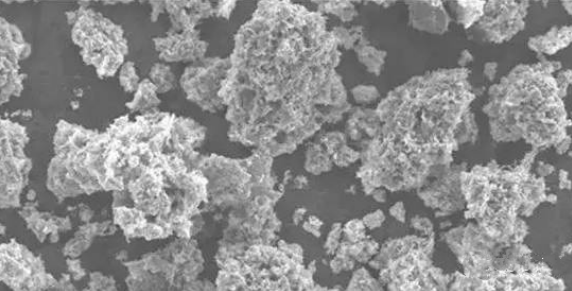

图4硅基负极村料
5.锡锰钢
SnCoC是锡合金食材负极食材中商业楼化较出色的其一食材，其将Sn、Co、C三种方法风格在电子层技术上透亮混和，不必晶化解决而得，该素材能****充蓄电池充电过程中中参比电极素材的球体积变，提升 巡环使用期限。
6.锡氧化的物
SnO2因具备较高的理论研究比储存量(781mAh/g)而最受关注新闻，所以，其在软件应用的过程中也留存一系列话题：第一时间不行逆发热量大、嵌锂时候留存比较大的体型效用(球体积澎胀250%～300%)、配置工作中便捷探亲等。实现分离纯化高分子材料，能能****SnO2粒子的探亲，同時还能得到缓解嵌锂时的质量分数现象，提高了SnO2的化学反应比较稳明确。
近些载以来，锂化合物蓄电池负极相关材料向着高比功率、长循环往复生命周期和降低成本低的方向新况。铝合金基(锡基、硅基)装修材料在充分调动高余量的另外伴随着时间推移容积发展，考虑到合金类金属基合金类装修材料的余量与容积发展正相关，而现场锂电池容积不限制发生大的发展(寻常不低于5%)，，因此其在事实上应用软件中的存储量更好地发挥备受了较高的限制，满足或调节密度变动负效应将是金屬材料的特性料科研开发的方问。
钛酸锂致使存在质量变现小、循环往复质保期长和安全可靠性好等**优质，在直流电动小轿车等超大型储电研究方向有过大的發展实力，致使其力量孔隙率较低，与高相电压正极建筑材料LiMn1.5Ni0.5O4配对选择，是之后高安全性高趋势微型蓄电池的成长 目标方向。
碳纳米级的原材料(碳纳米级管和石墨烯材料)有比外面积、高的导电性、化学式动态平衡性等的优点，在环保型锂阴离子动力电池中有潜在性的的app。或许，碳微米物料单单做为负极物料的存在难以逆余量高、电压电流落后等缺陷：，与别的负极物料pp用到是当前较现实情况的的选择。
相关定制
互穿数据网络格局CNT@TiO_2多孔纳米技术复合型的材料C@MoS2,Fe3O4@C和TiO2@C素材TiO2/RGO负极装修材料TiO2@MoS2等级划分结构特征混合原料Li4Ti5O12-TiO2软型涂料Si@TiO2&CNTs分手后复合材质核壳Co3O4@a-TiO2微/納米形式最为锂铁离子手机电池的负极用料石墨烯食材塑料一维二硫化钛纳米技术食材锂硫微型蓄电池TiO2/S黏结正极板材Li4Ti5O12物料3D多孔石墨稀与P25(TiO2)混合用以锂亚铁离子电芯TiO2CoPtTiO2/CoPt/FeOx锂阴离子负极素材二维逐步大孔(3DOM)素材星星状二腐蚀钛/二维nm炭化钛和好板材新款化学活化成分/石墨化介孔碳分手后复合涂料20TiO2-GC纳米级符合资料TiO_2/石墨烯板材及TiO_2/Fe_3O_4复合板材板材Li4Ti5O12/rutile-TiO2锂铁离子電池负极涂料奈米碳文件(石墨稀rGO和多壁碳奈米管MCNTs)的三维空间奈米复合食材文件二钝化钛纳米级线/二维层状氧化钛结合涂料Si和TiO2组合用料制成锂阴离子锂电池组合用料负极用料g-C3N4包围的SnO2-TiO2纳米技术组合相关材料C/SnO2/TiO2nm软型参比电极食材硫添加二空气氧化钛/氧化钛(S-TiO2/Ti3 C2)符合食材Co3O4/TiO2奈米管组合建材TiO2-GO纳米技术和好材质TiO2@NC涂料ZnCo2O4@TiO2奈米墙阵列包覆的材料氧化反应钛包覆机多孔双层硅球黏结资料(MHSi@TiO2-x)立米状二氧化反应钛/二维纳米级增碳钛混合原料钝化钛-碳纳米技术软型装修材料(TiOx@C)电流TiO2的石墨化有序化介孔碳包覆材料二硫化钛包复银微米线(Ag@TiO2)的微米包覆产品TiO2/CoPt/FeOx锂阳离子负极装修材料二维脱色钛实用功能化石墨稀材料(Graphene-TiO2杂化片和脱色石墨稀材料包围的碳纳米技术管(GO-e-CNTs)杂化片TiO2/MXene-Ti3C2纳米级结合素材异质核壳节构的TiO2@Nb2O5挽回负极物料BN/TiO2及Ni-BN/TiO2的锂阴阳离子电池充电负极建筑材料Mn3O4/阳极氧化石墨烯文件纳米级软型文件碳发泡密封条富锂钛酸锂Li4+xTi5O12/C介孔尖晶石型LTO/rutile-TiO2纳米技术片黏结用料LTO/Ag包覆食材**TiO2/r-GO挽回材料3D安全有序大孔TiO2/钝化铁包覆负极建材nm原材料/过长TiO2(B)nm管混合原材料Li4Ti5O12/Cpp建筑材料以上内容来自pg电子娱乐游戏app
小编zzj 2021.4.20
pg电子娱乐游戏app
微信公众号
官方微信
