疏水SiO2气凝胶的制备

使用的溶胶抑菌凝胶法是巧用高效液相混合型喂养的方案，迅速而又方便的制作疏水SiO2气凝胶。该方法制备SiO2气凝胶主要包括以下三个步骤：

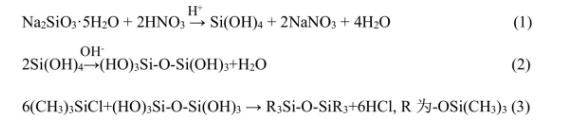

发应(1)是在加碱前，形成硅酸溶胶的过程；反应(2)是在加碱后，通过缩聚形成由硅氧键形成凝胶的过程；反应(3)是改性的机理，即改性剂三甲基氯硅烷的碳硅键发生断裂，这时气凝胶表面的硅羟基上的H与断键结合，断掉的H和Cl结合生成HCl，从而甲基就嫁接到气凝胶粉体的表面，完成改性的过程。

称取五水硅酸钠（Na2SiO3·5H2O）10.60g（0.05mol），加入50mL超纯水，搅拌至完全溶解得到硅酸钠水溶液；在Na2SiO3溶液中，逐滴加入1M的稀硝酸100mL（配置方法：取浓硝酸7.2mL，加水至100mL即可得到1M稀硝酸溶液），得到溶胶；接着加入一定量的NaOH固体（用量按实验三个水平选取，依次为0.40g、0.60g和0.80g），持续搅拌，当将烧杯倾斜45o，烧杯内的反应溶液不再流动即停止搅拌，得到凝胶；把凝胶置于一定温度的水浴中静置老化一定时间（老化温度和老化时间按实验三个水平选取），接着经过离心和洗涤（包括水洗和醇洗，其中醇洗是用无水乙醇先浸泡2h，再离心，而水洗则不用浸泡，直接离心）得到湿凝胶；将湿凝胶置于正己烷和TMCS的混合液（体积比为8:1）中浸泡4h，离心过滤，紧接着在室温下于TMCS溶液中陈化24h，得到改性的湿凝胶；*后于干燥箱中，采用分段升温（60℃、90℃、120℃各2h）的方式干燥，得到改性的气凝胶。

批售新产品根目录：永磁铁多孔气凝露钝化石墨稀/二钝化硅杂化气疑胶单模微波通信法获得碳气抑菌凝胶nm多孔组成部分的带磁包覆微球多孔納米Fe3O4/SiO2挽回磁体微球超轻高弹丝素微奈米玻纤气妇科凝胶MnO_2微球/石墨烯原料气凝露混合原料(MnO_2/GA)納米孔硅气凝胶的作用/聚苯氯乙烯核壳黏结材料Fe3O4-SiO2气凝露载银二氧化物硅微球聚酰亚胺气疑胶纳米级孔二硫化硅气抑菌凝胶高可塑性二脱色硅气抑菌凝胶丙烯酸黏结墙体保温竹炭护墙板3D(3D)多孔的Co_3O_4/石墨烯材料气抑菌凝胶(GA)硅溶胶提升型炭气凝露微圆形SiO2气凝露(羧甲基)人造大豆蛋白气凝胶的作用多酸促使炭气凝胶的作用兼具微纳多孔组成部分的ZrO2-Al2O3符合气疑胶根据ZnO微球pp的RGO气凝胶的作用(ZnO/GAs)合金金属硫化物/石墨稀气抑菌凝胶钛硅和好气妇科凝胶颇具廊坊可耐电器有限公司多孔纳米技术多孔的微纳多孔设计的脱色物复合材料气凝露聚苯胺/二氧化反应反应硅/氧化反应反应纳米材料塑料气疑胶微细二氧化的硅气凝胶的作用碳抑菌凝露的作用/SiO2抑菌凝露的作用混合气抑菌凝露的作用超侵润/超优质的配置生东西气妇科凝胶超亲水纤维板素/环糊精基聚电解法质刷符合气凝胶的作用SnO2@TiO2/纳米材料和好气凝露于内毒物树脂吸附的石墨烯材料微球气凝露自支持二钝化硅气妇科凝胶膜负载电阻永磁铁纳米技术离子的石墨稀气凝胶的作用高氢份量硼氢化锂/碳气妇科凝胶黏结板材实木纹素氮夹杂碳气抑菌凝胶煅烧/三聚氰胺-甲醛浓度/纳米材料气凝露(cMF-GA)FeCoNi@C/碳棉纤维气疑胶韧性型二氧化的硅气凝露含负电势的氯纶素/破璃粉和好气凝胶的作用含正自由电荷的化学纤维/环糊精微球聚电解设备质刷复合型气妇科凝胶奈米二腐蚀硅橡胶气妇科凝胶复合型形式长宽比随意调节的纳米级级大孔水藻酸钙/腐蚀石墨稀组合气抑菌凝胶(mp-CA/GO)微米纤维板素复合型疑胶微球生杂质炭母基金属塑炼物气凝露杂化PAN硅气妇科凝胶长宽比PPy奈米微球的HGPA-0.75杂化气妇科凝胶二防氧化硅/碳(SiO_2/C)黏结气凝胶的作用板材三维立体多孔,导电CNT/石墨稀气妇科凝胶(3DCG)yyp2021.4.22
