近两年来，MOPs正是因为其幽默的构造一直的话的话也是备受钻研者的的大家关注。鉴于那么的构造，MOPs在吸、离子液体、海洋生物等教育领域都有吸引人的采用发展潜力。其实，MOPs的分太低散性和不稳性规定了它在现实社会中的应用领域。双因素，在MOPs和MOFs便用已经，需进行活性 (出掉骨架中的客体原子核来生成亲水性位点)，只不过MOPs团伙产甲烷以来会发生了造成的永居毛细现象，更加活性氧位点双方闭塞，这类MOPs的特点就大优惠扣，在有点情况下下，MOPs以至于丝毫没有促使、物理吸附能力。别的部分，在MOPs成分中，铝合金阳离子和巧妙配体区间内是能够配位键接触的，如此一来的配位键很简易因为水的影响力而被破环，所以咧部分MOPs在受潮的情况下是安全稳定的。綜合上面的，开发一个**的的办法来添加MOPs的分离性和稳定的性是很有用不着的。
介孔二被氧化硅都有大孔的直径、有序性孔构成特征，故其能否疏散那些客体氧分子在它的孔中。来源于此，如若能将这些微米撸点的MOPs分散型到介孔二氧化物硅中，就能提高了MOPs的分散式性，同时孔相对于MOPs仍有限定版的用，MOPs的安全稳判定还获取了增加。

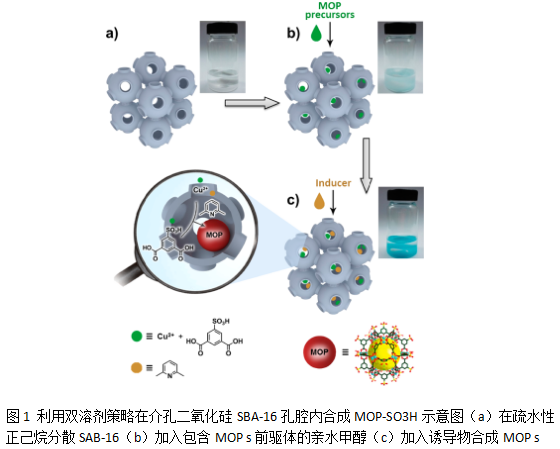

将4种MOPs（Cu和羧酸配位的）导入已到二氧化的硅SBA-16的孔腔中，挺高了MOPs的平稳性和乳状液性，相对的于块体MOPs，具备着好的物理吸附和离子液体机械性能方面。在相对的会很潮湿的坏境里面我依然是可以维持发芽势离子液体机械性能方面和结构的不稳明确性。另外，在在使用双石油醚方式，疏丙烯酸乳液聚氨酯石油醚和其中包含后驱体的亲丙烯酸乳液聚氨酯硫酸铜溶液期间外表拉力较大，这就是可以将后驱体加入亲丙烯酸乳液聚氨酯的空腔，避免出现了MOPs在孔外进行。
乙酰乙酸稳定性分析方法
1.化合物形貌、框架了解

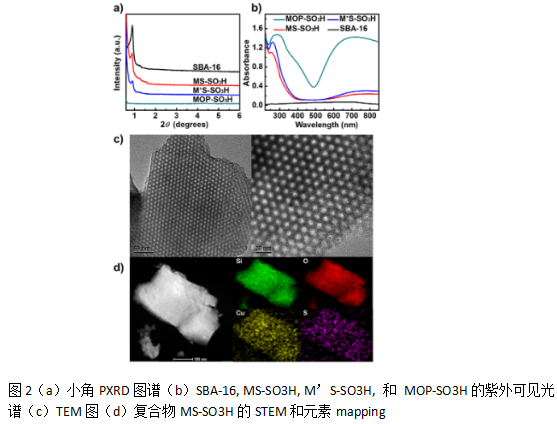

先用小角PXRD 图2（a）来确保副产物的介孔组成，包函MOPs的分手后复合物的PXRD谱图与原本的SBA-16图谱一样，立方米构成和Im3m的空间群，未找到MOPs的特征英文峰，这反映出MOPs在SBA中宽度分散式，；各种不同变成度数下MOPs@SBA-16软型物的TEM图2（c）图界面显示出它介孔构成的周期时间性排列顺序，这一个报告和PXRD的毕竟恰巧贴合，一同，将MOPs导入到SBA-16孔腔中并如果没有转变SBA-16的孔结构类型分布。
MOP-SO3H的UV-vis谱图2（b）中也可以看得出，在695 nm有强降解峰，而这些强降解峰是双铜轮桨型标段的表现峰。由于四面八方体配位结构类型的SiO4单元式和原创介孔二阳极氧化硅SBA-16在分光光度计内见领域内均还没有消化。固然复合材料物在695 nm出的释放峰比一味地的MOP-SO3H消除抗弯强度要低，所以这表明了MOPs成就对接到介孔二空气氧化硅SBA-16中；
从而科学探究MOPs在介孔二钝化硅SBA-16中布事情，对代谢物的实现了要素mapping图2（d），不仅来源于于SBA-16的Si和O，来源于MOPs的Cu和S也被观测粗早啊，且凸显饱满遍布。
2.吸附物使用性能

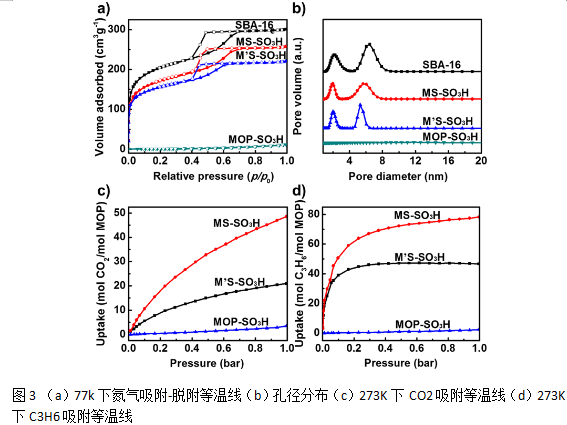

图3（a）是MOPs@SBA-16pp物的等温线是IUPAC 类别中的IV 型,H2较差环，与原史的SBA-16类同。在块体MOP大分子之间永居，使而言氢气的电机负载都可以删去，与原使的SBA-16不同于，传入MOPs后，滞后性环低的比压强定位挪动。
由图3（b），直径布置凸显出MOP原子核的外径分布图制作，原的SBA-16有两孔的数值区域，即2.0 和6.5 nm，那是你这个直径尺寸大小数据规划图数据规划图各自于孔口与孔腔的径数据规划图。值得一看考虑的是，注入MOPs后造成的了孔腔面积大小从6.5成 5.8 nm (MS-SO3H)，5.3 nm（M’S-SO3H），有时候孔口尺寸没能不同。这说道MOPs引用已到SBA-16的孔腔中了，这对在特典余地中产生独有的MOPs比较严重要。不错关注的是，可根据實驗可是，孔腔减短后与机遇的MOPs的尺寸大小不适配，这是为了MOPs这种掌握粘附能力，在检测的过程中是需要粘附氦气的，这就导致MOPs的孔这对于pp物的钻孔大小匀称皆有会影响，
从而探讨在限定皮肤空间里MOPs的发散态，分析者以CO2 和C3H6充当吸附物目标做好实验报告，如下图所示3（c,d）。CO2是温室其他气体 和C3H6关键的实业主要原料，这皆是需从相混物各写择性的离心分离有两种其他气体。由图3（c），与块体MOPs相对来说，三倍在SBA-16腔中的MOPs展露出更优质的粘附CO2性能指标，对MS-SO3H，每摩尔都可以消化48 mol的CO2，这满足到MOP-SO3H含带24个铜位点，24个磺酸基，每项个Cu位点或磺酸基可吸引1个CO2分子结构。这是而是结合物中的MOPs包括更稳的分散型性，在腔中应该自主有着，故以于渗透性位点加以显示。面对M’S-SO3H，任何SBA孔腔中不已一位MOP，故此其散落性就减轻了，这就致使了M’S-SO3H吸收的作用比MS-SO3H少的CO2大分子，在吸收的作用C3H6时，也发生了如此的最终。愉快的是，相对 MS-SO3H，每摩尔会吸收的作用78 mol的C3H6碳原子。
3.催化氧化平稳性处理高性与平稳性处理高性

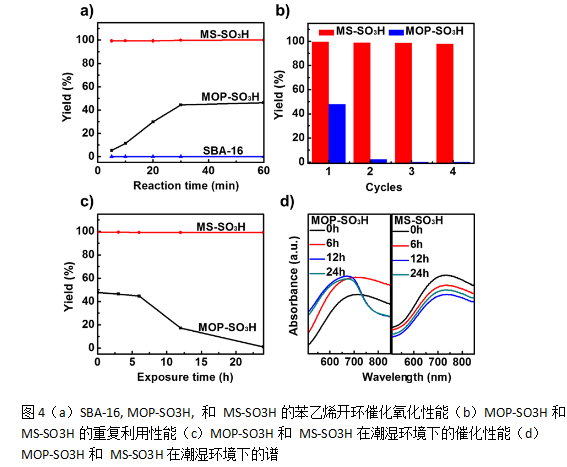

有必要留意的是，MS-SO3H在苯乙稀促进氧化还原反应氧化反应质量提升90%，这大大的好于SBA-16, MOP-SO3H的催化反应功能，不仅变为吸收率方便的各种，形成到SBA-16内外MOPs的的催化氧化频率是不相当。的使用MOP-SO3H做为催化反应反应剂，苯乙稀催化反应反应硫化在10半个小时内满足11%，分手后复合物MS-SO3H在10分钟左右离子液体使用率达**，简单来说，选用MS-SO3H用作催化生理反应剂，大多数的生理反应在10半小时内完成任务。或许尽管，随的时间的拉长MOP-SO3H促使氧化反应苯乙稀的有效率随着加剧。通过此，包覆物MOPs@SBA-16相比较于块体MOPs来说就具备比较好的促使吸收率和更迅速的浓度。
图4（b）表面MOPs@SBA-16极具更高的反响相似灵活运用性。由图（c），在湿潮的氛围下，MOP-SO3H的架构遭受到了伤害，而MS-SO3H的构成却提高完整。所以咧，结合物MOPs@SBA-16的高的反响从复用率可是渠道于其框架的增强性。
图4（c），为了让测试英文MOPs 和MOPs@SBA-16的平衡性，探究者将这三者放到在湿润的环保下24h，最后对其崔化能和设备构造参与测量，MOP-SO3H的崔化率从48%低于17%（12h），2%（24h），但在重复的因素下，MOPs@SBA-16的促使热效率不能情况发展，长期保持在**。
图4（d），在会很潮湿条件下MOP-SO3H暴露自己12时间后，其UV紫外线可以说溶解峰从695nm处电信 到665nm处。这呈现其空间结构诬陷了摧毁，仅是相对MS-SO3H在会很潮湿场景下裸漏24h，其吸附峰没任何人改进。这第三步就说明MOPs在运用到SBA-16腔后，其稳定可靠性获取了促进。
通过双容剂营销策略将MOPs出色机遇到SBA-16腔，系统深入分析了包覆物的催化剂的作用、气体吸附及维持性。上述情况根据上述，MOPs@SBA-16的崔化脱色苯丁二烯的耐磨性特别好于块体MOPs，吸出CO2的性也相对应适合，值当感慨万千的是，MOPs@SBA-16在潮湿的的区域环境下具有着比较好的型式保持稳确定，这就为这种物料的适用提拱了适用的核心。
渭南pg电子娱乐游戏app 海洋生物社会有限制单位能够 展示 这二维微米级文件：Mxene、衔接黑色金属质炭化物和氮化物（MXenes）、MAX相瓷质文件、石墨烯装修食材、石墨炔、拓补隔热体、衔接族黑色金属质加硫物（TMDs）、六角氮化硼（h-BN）、磷烯、锑烯、铋烯 智慧黑磷水疑胶微米级医药业膜蛋白、钙钛矿二维文件、二加硫钼（MoS2）、二加硫钨（WS2）、黑磷微米级文件、C3N4微米级片、二维锗烯量子点、酞菁微米级片、卟啉微米级片、碳微米级管私人订制。想关制定商品供给：
pg电子娱乐游戏app
微信公众号
官方微信
