必要性是为了更好地加强现阶段系统的缺点而具备好几回种选用球滴法与化学物质增韧法的壳聚糖微球气疑胶的制得的方式，具备有三维图像奈米多孔在线节构，满足创新奈米**的运送疑问，其具备有优秀的微细菌官能性和相融性、血中相融性、安全防护性、微微细菌光降解性，此其高比表明积也给了它优秀的**存储使用效果，这些是一个种不错的**的载体食材。该制得的方式工序试位，的反应周期长短，具备有文件在批量生产加工的发展前途。
科技解决方案为：的自制的壳聚糖微球气凝露的制作实际方法，其实际方法步骤以下：
(1)壳聚糖的融掉
在器皿中配资乙酸液体，量取壳聚糖咖啡豆倒入配资好的乙酸液体中，在温度适宜的水浴环境下，设备混和，使壳聚糖几乎溶解度后，离心法治理 后，除小气泡，得见壳聚糖乙酸液体；
(2)设备氢阳极氧化钠老旧化液
将氢被氧化反应钠纳米银悬浊液融化在海里，配得氢被氧化反应钠悬浊液，并将其更换到洗菜池中，磁场攪拌；
(3)提纯壳聚糖微球凝露
将步奏(1)中制得壳聚糖乙酸溶液滴加到步骤(2)中装有氢氧化钠溶液的水槽中，在与氢氧化溶液接触后，壳聚糖乙酸液滴就会快速凝固，形成壳聚糖微球凝胶；
(4)壳聚糖微球的老化试验
将布骤(3)中制得壳聚糖微球凝胶在氢氧化钠凝胶浴中老化后捞出；用去离子水清洗后，转移到交联剂中浸泡36-96h；
(5)高沸点溶剂迁移及皮肤干燥
将(4)中制备的壳聚糖微球凝胶在去离子水或者重蒸馏水中浸泡48-96h，每隔12-18h更换一次溶剂，干燥，得到壳聚糖微球气凝胶。
优化步聚(1)中所述的乙酸体积浓度为0.5％-3％；所述的温水浴温度在20-60℃；机械搅拌时间为15-45min；离心转速为6000-10000r/min，离心处理时间为5-15min。
特选步奏(1)中所述的经过离心后的壳聚糖乙酸溶液中壳聚糖质量浓度为1％-5％。
优享进行(2)中所述的磁力搅拌的速度为150-500r/min。
优先方法步骤(2)中所述的氢氧化钠的浓度为0.1-2mol/l。
精选步骤之一(3)中所述的滴速为0.6-0.8ml/min；壳聚糖乙酸溶液与氢氧化钠溶液的体积比1:(3-5)。
挑选工作步骤(4)中微球与老化液的体积比为1：(1.5-3)；所述的老化时间为0.5-24h，老化温度为25-40℃；用去离子水清洗4-5次。
特选部骤(4)中所述的交联剂为戊二醛、京尼平和环氧丙烷其中的一种；交联剂的质量浓度为0.5-5％。
甄选步(5)中所述的干燥方法为冷冻干燥或co2超临界干燥中的一种。

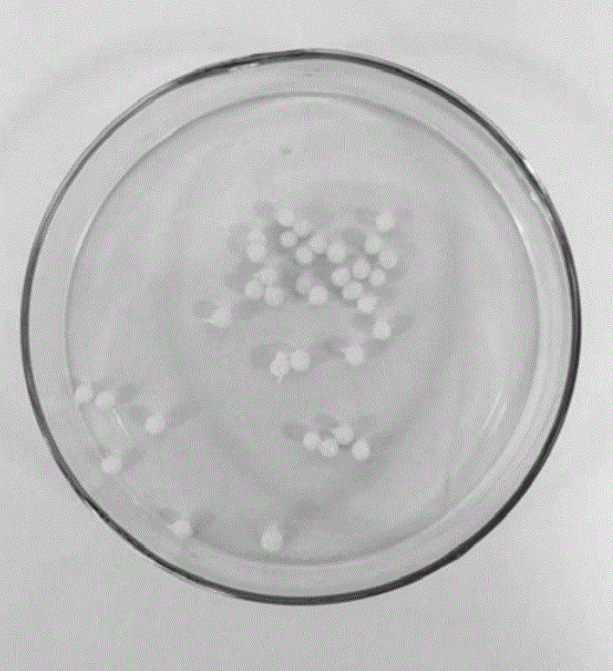

提炼出的壳聚糖微球气凝露材质总值口径10-30nm，孔隙率96-98％，比表面积300-500m2/g。
很有益特效：
(1)相对较于已有的二氧化物硅纳米技术微球载药安全卫生体系，所适用的壳聚糖享有更稳的怪物官能性和相融性、血相融性、安全卫生性、微怪物生物降解性。
(2)相比之下较于普通壳聚糖奈米微球的提纯艺，动用球滴法提纯不用再另外处置能够而来壳聚糖气疑胶微球，操控简单化，且加工出率的试样比较稳定义好，现已保证 一键加工。
(3)提炼出的壳聚糖气凝露微球用到**各种载体，兼备有一定生态学可分解性，安全等级高性进一部增进。
pg电子娱乐游戏app
微信公众号
官方微信
