为着改变水性聚氨酯水性金属漆耐腐蚀性、耐热性性和耐振动能力差的瑕疵,一起删去其的优势,能够用硅化物奈米二空气氧化硅SiO2对丙烯酸酯油漆做好热塑性树脂,使其同一具备有亚克力 面霜和三聚氰胺树脂纳米技术粒子束三者的很好耐腐蚀性.納米SiO2/丙烯酸酯酯软型保湿乳以水为材质,兼备价廉、安全管理无低能耗问题深绿低能耗及适用利于等独到之处.但奈米SiO2阿尔法粒子寻常更具亲水性聚氨酯,而丙稀酸树脂胶等有机物高聚物具备亲油溶性,故在没经过什么加工的现象下,nmSiO2物体太难安全稳定分散性于亚克力 酯中,这句话两者之间出现嚴重的相区分这种现象.组合保湿乳的配位聚合的时候中,巧妙物和巧妙物从表面本质特征上的区别不良影响其装封吸收率,可以关系了塑料保湿乳的动态平衡性,得以充分利用有机物/可挥发复合村料村料的美丽性.完成对纳米技术SiO2做外壁渗透型,能够调理其与无机物的依照,都可以良好的提纯出无机物一有机化学的奈米SiO2/水性聚氨酯酯混合保湿乳.
納米二氧化物硅的配制及从表面渗透型
主要量取5 ml效果考分为25%的氨水和 20ml无水甲醇加人要装搅拌装置器、热度计和滴液漏斗的三口烧瓶中,较慢搅伴.再分別量取6 ml TEOS和20 ml无水无水乙醇于小烧小杯分层一致后,移入滴液漏斗中,放缓滴入,在35℃水浴中的反应截然.
用第十五烷基三甲医院基溴化铵对制作的納米SiO2展开界面改良.
聚水性聚氨酯酯包覆面霜的分离纯化
竞聚率预皂化:向三口烧瓶添加入特定量分析的NaHCO3,0.60 g 十三烷基苯磺酸钠和0.4 ml OP一10乳化机剂,均匀搅拌,用NaOH 水溶液调整机制pH至9～10,水浴回温至35℃.成为9.4 ml甲基水性聚氨酯甲酯和12.4 ml丙烯酸酯丁酯,迅速搅拌器,预乳状液30min.倒出2/3预助溶液,并移入滴液漏斗中.
保湿乳软型:向三口烧瓶内加入改良的纳米级SiO2,最快拌和30 min.水浴不断升温至75℃,进入相应量的激发剂,体现0.5 h后,进行迟滞中滴加缩聚反应预搅拌液﹐并不间断1 h补加连续导至剂水盐溶液.响应4h,保溫30 min,一系列冷却.

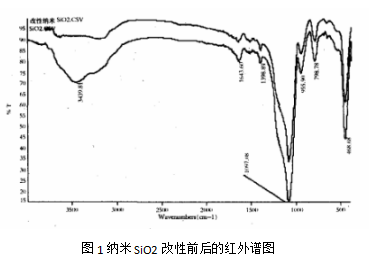

SiO2增韧先后的红外谱图
对TEOS电离添加的納米SiO2和经16烷基三甲医院基溴化铵面改善的nmSiO2来进行红外光谱图(FT一IR)探讨.
由图1能否看到﹐在3439 cm-1处会出现羟基的症状峰,在900~1000 cm-1处冒出Si-OH键的弯折变形高频振动峰.由此推测,微米SiO2颗粒剂从表面存在的大批的羟基.很改性材料前后轮红外谱图3000~3450 cm-1处的羟基峰,发现了改善后的羟基峰承载力显著变弱,代表奈米SiO2外壁的羟基参与者了反馈.
将正硅酸乙酯淀粉水解演变成的并经十五烷基三级甲等医院基溴化铵表面上改善的微米 SiO2引人到亚克力 酯水乳结合整个过程中,可分离纯化硅酸一有机化学的纳米级SiO2/聚亚克力 酯和好保湿乳
银川pg电子娱乐游戏app 海洋生物保证了不同的来样加工产品设备服务性。可保证了来样加工二阳极硫化物反应反应硅，可与另外不同的吸附性基团相互。二阳极硫化物反应反应硅来样加工板材、納米二阳极硫化物反应反应硅载药、納米二阳极硫化物反应反应硅-多肽、納米二阳极硫化物反应反应硅-安基酸、納米二阳极硫化物反应反应硅-糖、金屬覆盖二阳极硫化物反应反应硅、二阳极硫化物反应反应硅覆盖量子点之类
pg电子娱乐游戏app 供应产品：
pg电子娱乐游戏app
微信公众号
官方微信
