赤铜矿是二氧化的氮完整氧化的的另一种**而便宜的崔化剂。纳米技术或基座形势的类似这些崔化剂提示 出与二氧化的氮单加氧酶的化学活化位点更具类似的反铁磁二铁偶合设备构造，提示 出巨型的优势，可混用将二氧化的氮复燃成CO2和H2O的贵彩石促使剂。从我们公司的放射性核素氧示踪剂检测中，采用交叠修复和再钝化赤铝矿外面，断定了MvK型腐蚀回归制度。已知道在相对而言较低的热度下，晶格氧对丁烷的产甲烷占主导型话语权而并非是团伙氧，他是一类预产甲烷的时候，然后者在较高的热度刮起来着更关键的效应，在空位促进会降解后组成离子液体配置。面研究分析是选用原位DRIFTS组合**作用DFT从大分子水平面展开的。提供 了包涵表面上当中进化等值线的详细介绍反应迟钝经过。总来之，CH4**进行反铁磁二铁偶解离吸咐在四铁心中的晶格氧上，行成甲氧基CH3-O类物质，但是能够 热氢氧分子（HAT）更换和质子解耦网上（PCET）更改转成甲酸酯期间体。起初型成桥接的双齿甲酸盐，接着过度到单齿甲酸盐。**，CO2和H2O形成了并从外表解吸，留住氧空位，而晶格和和气气相中的一些邻边氧也需要以快速填补空位，而新建几丁质酶中心的。随之温度表的进一部变高，由空位驱动了大团伙氧的吸，进行大团伙氧輔助的手段更有助于CH4的纯化，并提出了了在类似这些空位化学活化主上型成系统的CMC促使重复的办法。
炼制了了种二维类纳米材料的薄层Fe2O3微米架构（图1a），体现了超标比外面积（166 m2 g-1），常适用从表面调查。该型式能在冷藏具体条件下（< 500°C）催化反应甲烷气体完成挥发至CO2和H2O（图1c）。与商业应用Fe2O3颗粒剂不同于，的单位的品质的二维Fe2O3在同样摄氏度下享有更大的转换成率，仅是当二者颗料满足似的的总表面上积，同旁内角的功能似的，也是说无所谓微米形态特征或是大颗料都能够以催化氧化碱化二氧化氮。原位XRD（图1b）体现 2D-Fe2O3在丁烷催化反應丙烷燃烧反應中的氯化钠晶体结构设计和晶粒宽度宽度均比较好得持续。同时，在500°C高温天气下，催化反应能力能长期保持大于10分钟（图1d）。

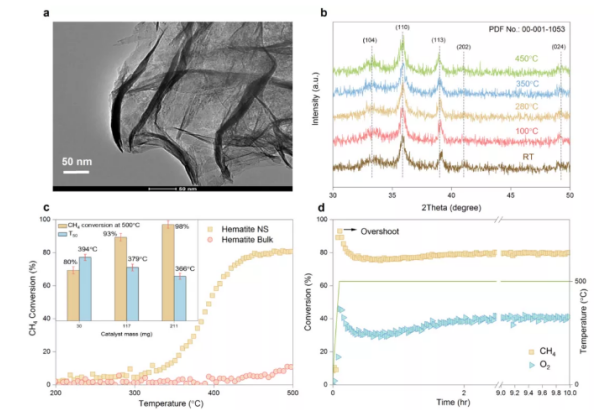

图1 a) 赤铜矿吸附剂的作用剂在TEM下的表现。b）Insitu XRD针对其他工作温度下的症状表现。c)各种有差异 基本特征的赤铁板材的相比试验及各种有差异 离子液体剂水平的特性。d)比较稳定量分析考试报告单。
为着选择该腐蚀重置影响的影响不可逆性，我设定了氧放射性同位素示踪影响，将甲烷气体催化氧化焚烧中其有的气态氧更换为了18O2，而Fe2O3中的晶格氧持续为16O（图2a）。企业显示各种晶格氧先于气态氧进入发生反应并成型只含晶格氧结果C16O2, H216O，现在摄氏度增高，渐渐自动生成既含晶格氧和气流态氧的相溶乙酰乙酸C16,18O2，再到纯气态氧是指乙酰乙酸C18O2,H218O。合理的，其他物质中总的16O/18O参考值最原始大过1，在385°C前后值为1，往后小于等于1。其他，程序流程图变热氧交流（TPIOE）有效控制工作展现400°C下面，气态氧和晶格氧未再次发生突出的氧交互。这样最终结果声明书在发生反应一开始阶段中，，拥有物品中检则到的16O故而来发源于晶格氧，也可是说晶格氧（16O）先于气态氧（18O2）进入甲烷气体焚烧生理反应，导致Fe2O3单单从表面先被甲烷气体恢复备份，也随之被气态氧立即防氧化。这么多迹象与MvK钝化还原故宫场景机制的高度同一。
与此同时，在二氧化氮中的流程操纵回温重置症状也证明文件了在无气态氧原因下（图2b），Fe2O3的晶格氧能产丁烷丁烷，引发其被越来越恢复原成Fe3O4。而在有气态氧存有的实际情况下（C16O2屏道，意味纯晶格氧与二氧化氮发生反应），如原位XRD如下图所示，生物学节构和结晶体节构有赖于比较好的持续。再者认定书了MvK钝化保存研究进展。如上几乎所有了解表现，在二氧化物氮钝化的默认的时候，晶格氧为主导型二氧化物氮纯化，而发生变化室内温度提高，反應变成气态氧纯化为主导型。更详解的研究进展了解见后文。

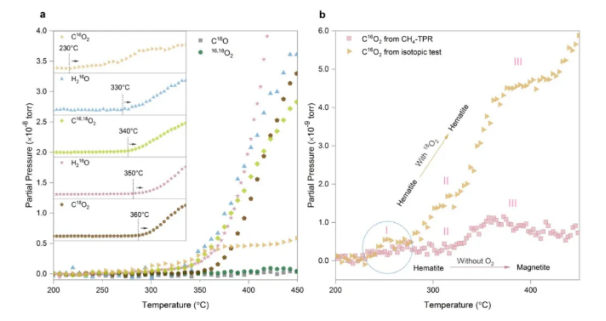

图2 a) 2D-Fe2O3氧放射性同位素示踪的反应关键点含氧有机物质谱图；b）丁烷程序流程图变多备份反應与晶格氧加入反應对比性。

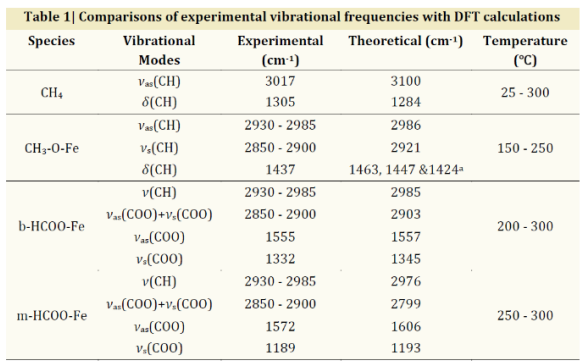

对2D Fe2O3的原位DRIFTS定量分析表明，在150°C范围就开始测试到CH3-O的缩动振动模式峰（图3，见上标），当温度因素持续保持增加，该系峰难度较低，而推出现了甲酸COO的伸拉震动相应讯号。更需要一提的是，升温快进程中，nas（COO）峰正在逐步裂分成三个峰，这与桥联双齿（bridging bidentate）甲酸盐b-HCOO到单齿（monodentate）甲酸盐m-HCOO的和转化了现状相保持一致。从而进步骤查验企业的推论，企业在DFT计算出来形成了以及淡入正化工中间体的实际模板，并养成了其红外伸缩杆运动数据信号（表1）。大家得知原理核算得到的率与大家实验所观察到的值高宽比不符。

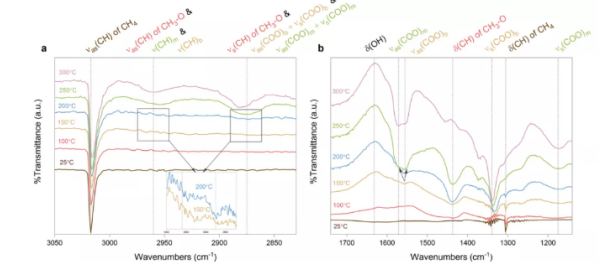

图3 原位DRIFTS 光谱分析。
图4 表明红外光谱仪实验英文报告单与仿真报告单比。
操作孔隙率泛函按理来说合适化了赤铜矿上CH4进行燃烧的完善的化学反应研究进展，并入宪了在的化学反应缺省时候（较低温制冷的效果度）根据晶格氧的预碱化流程，然后呢在较高温度度下根据分子式氧的完善催化剂的作用循环往复。在他们的运算中，赤铁矿石（110）被选主要要建模 界面，其二是所以它在X放射线衍射图谱中的其他的层面**特别，据简报它是好多崔化钝化反响（举个例子CO氧化物）中症状性最底的水平。最猛要的是，在（110）单单从表面发生反铁磁铁的双铁原子核构型，差不多于能将二氧化氮催化反应成甲醇的可阴离子型二氧化氮单加氧酶的可溶性位点。各位在（110）晶面的核心上，通过的症状时候的推演，出现 了症状的的两个时段：预促使反响症状时候和促使反响症状巡环。
在预崔化的过程 中(图4）, 二氧化氮被外表晶格氧能够氢电子层改变（HAT）操作过程碱化转为甲氧基CH3-O，相结合质子合体电子厂变更（PCET），又进每一步转化成为b-HCOO*到m-HCOO*，甚至**变成CO2和H2O，与此另外，催化反应剂接触面变成氧空穴。

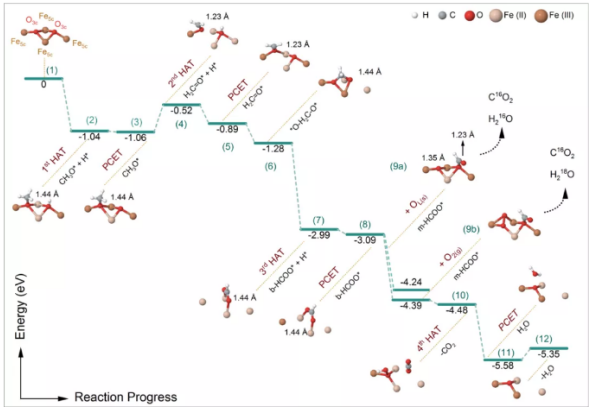

图4 预离子液体反映时候基理展示板。
氧空穴利于气态氧的解离吸和晶格氧的外扩散。当氧空穴随着时间的推移水温增高日常积累到更大溶液浓度，二氧化氮更行为于被吸的气态氧活性，因此现象开启气态氧同意现象的催化剂的作用循环往复中（图5）。现象中央体的演变与预离子液体时候接近。其它，求算了PCET整个过程的动力系统学现实具有可执行意义。

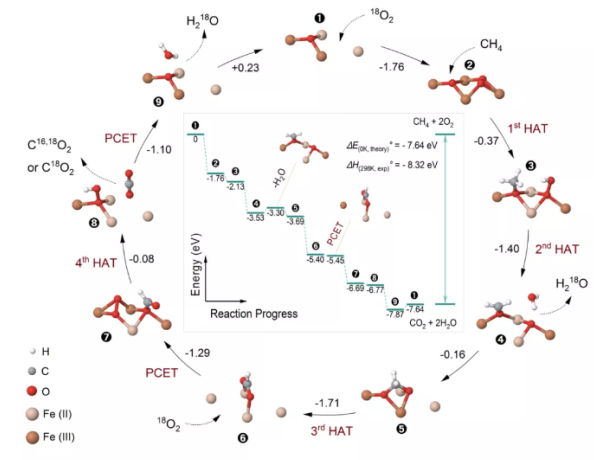

图5 离子液体影响间歇机制展示会。
pg电子娱乐游戏app
微信公众号
官方微信
