回收利用网络流控喷干热技術第一步式高速化学合成了铁过载的均一介孔 TiO2 微球，在 400 ℃ 下煅烧需先转化成锐钛矿/金红石/α-Fe2O3 三合异质框架（Meso-ARH）。铁的参杂力促 TiO2 在较高低温度发布生相塑造，很快的液体减压蒸馏流程引导系统介孔形式按装、并诱骗过量氧疵点（Oxygen vacancies, OVs）出现。该恩贝益异质型式颗料可提升光的吸取、缓解光生载流子的分割速率、并带动 ≡Fe(III)/≡Fe(II) 的重置，因，在低 H2O2 污泥脱水量和低工作功率分光光度计灯强光照下，其表演出**的异相光 Fenton 催化反应性能方面。
异相光 Fenton 技术性在环境行业的软件应用
传统文化均相 Fenton 技术设备可**生产具备高活力性的羟基自主基（HO•），被多app于自来水中所有有机质环保问题物的我们要除。而且，仍然对 pH 规范严厉相应铁正离子无法收购利用等故障，均相芬顿的技术应用得到务必限制。只为避免这么多故障，近些余载来异相 Fenton 工艺是研究方案的关键点其中之一。与均相Fenton技能相对于，异相芬顿常见要更强的 H2O2 污泥脱水量，且促使剂的低稳定量分析高性与促使错误率局限性了异相 Fenton 高技术的广泛应用。加快铁在促使剂中的解聚度与促使促使剂菜单栏 ≡Fe(III)/≡Fe(II) 的恢复是完善其机械性能的比较重要经过。但是，愈来愈更多的学习将异相 Fenton 与催化氧化剂的作用相根据，以传统艺术催化氧化剂的作用剂为的载体过载铁，利用光生电子无线展现 ≡Fe(III)，使 ≡Fe(II) 在催化反应剂菜单栏活性 H2O2，以以达到快祛除空气污渍的必要性。
图文消息解释

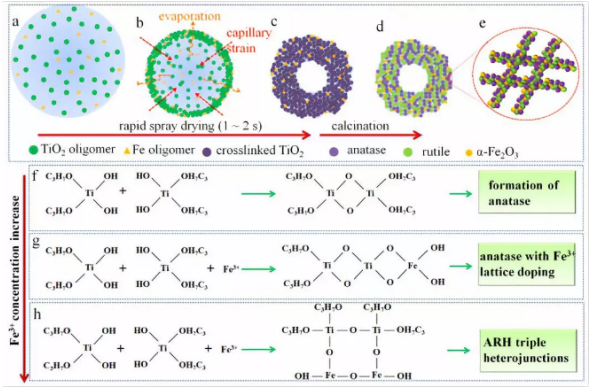

自己对通过微流控喷吹干的技术准备的介孔锐钛矿/金红石/α-Fe2O3 四元异质结构设计粒子的构成基本原理使用了定量分析。Scheme 1a-c 动态展示了液滴在 1 ~ 2 内的挥发器诱导型自拆卸的历程 。液滴在如何快速变干的历程 中，其液固接面**会生产这个壳层。该壳层都有一些的刚性基础，可削减液滴的回缩，使液滴外部溶质向外迁入，可以有弧形设备构造；并且，该壳层还都有一些的流动量性，容剂挥发器有强些孔状新作用会有利于液滴压扁，有特种的褶子表层形貌。随后，变干能够得到的颗粒物路过与众不同溫度煅烧后，能够得到稳定性高的 TiO2 异质形式（Scheme 1d, e）。
我们公司察觉到 TiO2 的晶比 Fe3+ 的污泥脱水量越来越比较敏感，当污泥脱水量很低时（Fe/Ti=0.1），铁以锐钛矿晶格夹杂侧重于。不断地 Fe3+ 加药量多（Fe/Ti=0.2），Fe3+ 会与区域淀粉水解的 TiO2 化学交联，Ti-O 期间的成键具体方法由共边向共节点变化，若想有利于促进锐钛矿向金红石的变化。与此同时，蛋白质水解后的 Fe3+ 可在煅烧后确立 α-Fe2O3 晶相，**行成操作界面紧密联系学习的三块异质机构（Scheme 1f-h）。

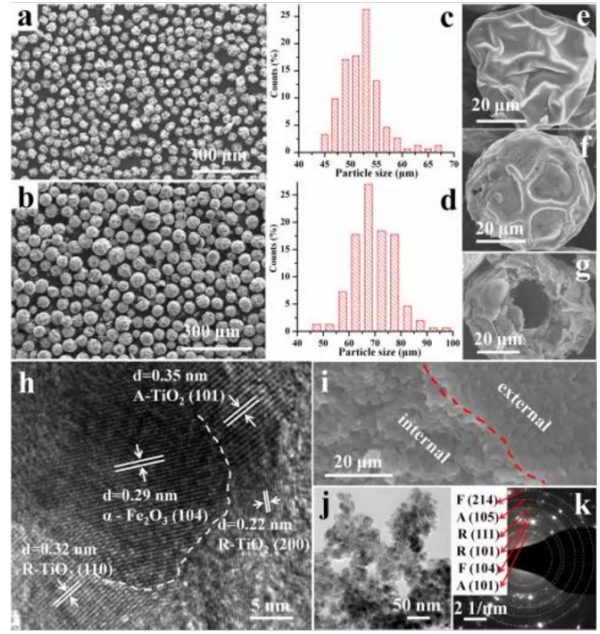

然而，我门顺利通过扫面电镜（SEM）与映射电镜（TEM）等研究方法具体方法（Figure 1），出现 制得的纯 TiO2 微球（Meso-TiO2-400）尺寸图日趋透亮（45 ~ 60 μm），界面折皱且相对比较平整（Figure 1a, c, e）。当运用 Fe3+ 后，Fe/Ti 比值 0.2 的产品的样品 Meso-ARH-0.2-400 粒度分布的尺寸增大了（50 ~ 90 μm），内部组织展显出出双层组成，表面层变厚且皱褶度调低（Figure 1b, d, f, g）。整个的颗粒物由寸尺 ~ 20 nm 的微米粒子束制造而成，其漆层相对比较非均质，内部结构相对比较疏松（Figure 1i）。高甄别的散发出电镜（HRTEM）影像表示出锐钛矿（101）、金红石（110）与（200）相应 α - Fe2O3（104）晶面的晶格横条（Figure 1h）。选区自动化衍射（SAED）也体现出了这三种晶相对性应的不同的晶面衍射环（Figure 1k）。这些但是认可了介孔恩贝益异质成分的出现。

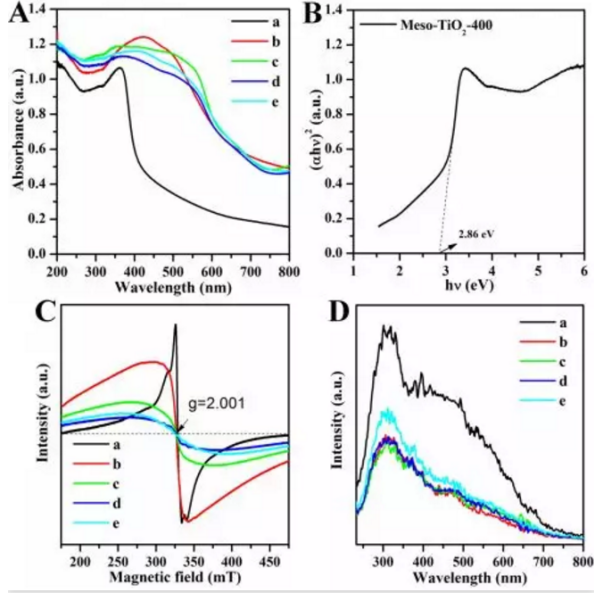

以后，经由紫外光可見漫光反射光谱分析（DRS）分析一下，包含氧弊病的 TiO2 可**扩展其对可看见光的溶解范围之内（Figure 2A），相较于较于不含有弊病的锐钛矿，禁上行带宽度可延长至 2.86 eV (Figure 2B)。铁的阻抗进十步加快了三合异质空间结构的材料对可看见光的吸取。电子为了满足电子时代发展的需求，顺磁震动（ESR）数据分析可是断定了素材里面大量氧常见问题的有着（Figure 2C）。可以通过荧光光谱仪（PL）浅析看到，铁的机遇可**较低手机与空穴的软型传送速度，提高了手机空穴的使用率（Figure 2D）。

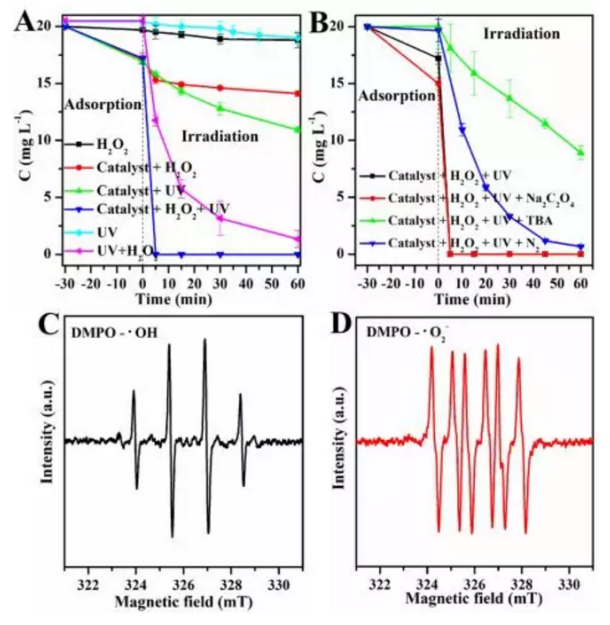

最终，你们将所得的**的三合异质结小粒应用于异相光芬顿可降解有机会破坏物。在较低的 H2O2 添加量（3.9 mM）和低热效率低压汞灯强光照下（2.0 mW cm-2），能够比表明在 Fe/Ti 比是 0.2、煅烧温为 400 ℃ 时形成了的四元异质机构建筑材料行为出了较优好促使效果。亚甲基蓝（20 ppm）可在 5 几分钟内完整脱色，30 分钟的时间内几乎矿化（Figure 3A）。
采用一系类比较冲击试验，我们公司遇到，立即光促使、紫外线灯与 H2O2 功用及其暗黑生活条件下异相 Fenton 结果不会**（Figure 3A），故此崔化剂、H2O2 与太阳光的紫外线光在影响工作体系中都没法或缺。此为异相 Fenton 组织体制中，铁成为吸附性公司，接面 ≡Fe(III)/≡Fe(II) 的回归是限速步。解析该四元异质结构的原材料的价带和导带地址，察觉锐钛矿上的电子器材可去向 α-Fe2O3，谨此推进 ≡Fe(III) 的完美重现。恣意基淬灭检测感觉 HO• 是大部分的可溶性种群（Figure 3B）。的同时，O2•− 在界面显示 ≡Fe(III)/≡Fe(II) 的生成中起着举足重和轻的效应。ESR 也成功捉捕来到HO• 和 O2•−（Figure 3C, D）。
当我们科研了水饱和溶液 pH 的作用，挖掘在达到中性粒细胞生态下的离子液体效率较优。他们更为进入地实验了物料空间形式对离子液体能力的作用，并挖掘所得税率**介孔恩贝益异质空间形式物料对另外的是性的排放物均存在充分的溶解效率。除外，他们也实验了是性的排放物在该异相光芬顿网络体系中的降解行业。上述所说结果显示若为异相光芬顿能力在废水外理工艺外理中的软件应用具备了一大定的理论知识理论理论知识。
以上内容来自企业版小编zzj 2021.5.13
pg电子娱乐游戏app
微信公众号
官方微信
