铜掺杂二硫化锡纳米片(Cu/SnS2)的实验研究-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

金属制塑炼物在光学仪器、電子和超导体等方面有很普遍的用途。二混炼锡(SnS极具半导体性,它的架构在二维和3d结晶两者,体现了强的各向情人和**的光学仪器功能。同时SnS2是CdI2结构,宽带能隙大约为2.35eV,可以选择作太阳系能电池箱产品,也可软件于代表记录查询机模式和电转变成机模式,近些年又有把它看作锂铝离子电板的阳极的原材料。凡此种种我们找到经Zn夹杂可显著的有效降低SnS2聚酯薄膜的电阻值率

在本实验所中,我们利用水热法合成了系列Cu掺杂的SnS2样品,对其形貌、结构设计及磁特性完成了探索。Cu是一种非磁性元素,利用其掺杂可以在非磁性半导体SnS2中获得本征的高温铁永磁铁,这可以为体谅稀磁半导体芯片磁铁來源以其体现对其铁磁铁的保持制造最有监督性的有何意义。

〖提纯〗

将1-xmolSnCl4·5H2O(x=0,0.01,0.025,0.05,0.07,0.10)、4mol硫代乙酰胺(TAA)及xmolCuCl2·2H2O在在常温條件下申请加入到30ml去阴离子泥中,掺和一般在30分,等混不匀后再加入NaOH将溶液pH调至6.5,搅拌40min。将溶液转至50mL的聚四氟乙烯容器中,植入超高压反应迟钝釜中封严,放入烘箱中在200℃反应24h后,等反映釜自然生态闭式冷却塔至制冷。将天然放置冷却后的硫酸铜溶液转回烧杯用去亚铁离子水不断滤渣、洗涤剂,为本层氢氧化钠溶液使水变时,再放置

烘烤箱中,在70℃下空气干燥12h,再自然的保压至温度,抽取图纸。结合参加二水氯化铜的量不同,得到Sn1-xCuxS2(x=0,0.01,0.025,0.05,0.07,0.10)纳米片。

〖的检测〗

用于X放射性元素衍射仪(XRD,X'PertPROPHILIPSwithCuKαradiation)对粉末状仿品来物相定性分析,利用高分辨透射电镜(HRTEM,TecnaiTMG2F30,FEI,USA)观察样品的形貌,利于X射线光电子能谱(XPS,VGESCALAB210)分析样品内元素及化合价态,利用率振动幅度大原辅料磁强计(VSM)对样品的磁特性进行了表征。

〖可是与谈论〗

1.XRD最后及讲解

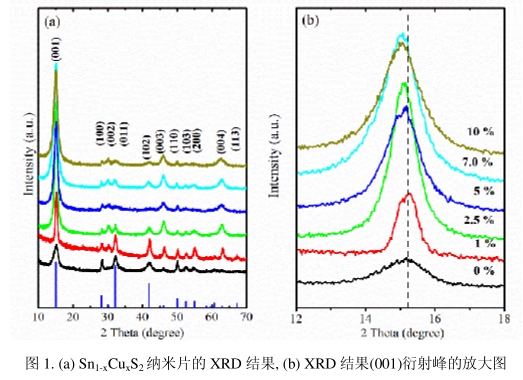

图1图甲中为Cu添加SnS2微米片的XRD衍射图谱,不错遇到拥有样本的衍射峰都各自于2H-型六角的SnS2(a=b=3.645Å,c=5.901Å,JCPDS89-2358)结构。当Cu掺杂量为10%时,在XRD的测试精度内没有观察到其他的杂相出现,且Cu掺杂后样品具有明显的(001)趋向。从图1b所示的(001)衍射峰的放大图可以看到,随着Cu掺杂量的增加,衍射峰会逐渐向低的角度偏位,这是由于Cu离子半径大于Sn离子半径而引起的（Sn4+~0.69Å,Cu2+~0.73

Å）,此结论进那步表述样板中的Cu阴离子参杂等到SnS2的晶格中带替了Sn化合物的职位。

2.TEM成果及了解

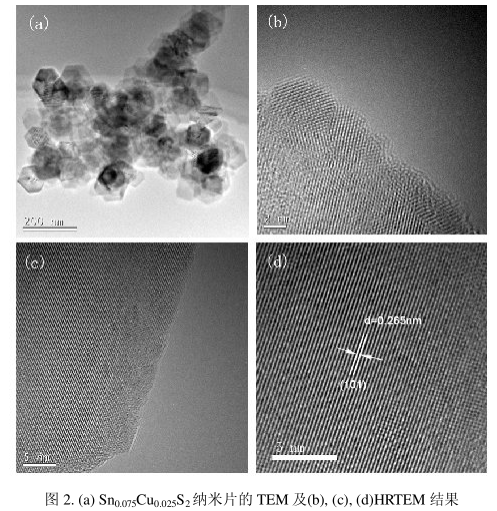

当我们用电子散射电镜观察植物了产品的样品的形貌,数据信息显示全部的的合格品都形成出六角团状结构类型。图2a给出了样品Sn0.075Cu0.025S2的TEM结果。从(b),(c)及(d)所示的HRTEM结果可以看到。产品的样品呈多晶形式,在(d)图所取得范围内样品沿着(101)取向生长。

3.XPS导致及探讨

用XPS对原材料的化学物质多组分实行了定性分析,毕竟表面因此的合格品都只能富含Sn、S、Cu这三个种元素(纯的SnS2中无Cu要素),里面C和O化学元素来就是：测试方法时试样面粘附的些许H2O及CO2。图3a给出了样品Sn0.075Cu0.025S2的XPS全谱图,结果显示在XPS的测试精度内没通过观察到另一硫氰酸盐事物冒出。还,从元素的高分辨XPS谱图结果可以得到：Sn3d3/2和Sn3d5/2的结合能分别为495.0和486.6eV,表明样品中的Sn元素呈+4价;而S2p1/2和

S2p3/2的结合起来能主要坐落161.6和160.6eV,反映出其在原材料中为-2价。Cu原素的综合能位置**卫星峰的出现表明Cu离子以+2价掺杂到了SnS2的晶格中。
