三维图像多孔PANI/RGO分手后复合凝露（PGG）聚苯胺石墨稀村料

在不同的适用于分析化学上超强电阻器的工业资料中，鉴于聚苯胺（PANI）成本投入低，条件安稳性好，夹杂/去添加的原因学时快且可逆反应，之所以激发了我们的比较广泛关注度。聚苯胺的独家添加机制造成 了高的自由电荷溶解度， 如此PANI兼备较高的比电阻。准备对于PANI的探针材质的传统的措施经常涵盖苯胺在集介质或另外底材如还原系统空气氧化纳米材料（RGO）上的原位聚合物反应。或许早就实现原位聚合物反应和各种相关措施配制了诸多高特点的研究背景PANI的电级食材，但这个手段来源于显著的不佳的地方。

重点其原因其中之一是在原位聚合物中，其特性很难**的控制PANI多组分的形貌和布置。悬浊液中的自折装是**调节pp的材料组成了的**步骤。PANI在多种不同有机肥料容剂中有着保持良好的溶解出来性，但稀硫酸法纪备PANI金属电极的通讯稿太少，这几率是所以饱和溶液法不易于才能得到PANInm格局，而这个nm格局一般说来对功率器件的效能至关极其重要。

那种简便方法可以控制的提纯原子核水分別一的PANI/RGO结合妇科凝胶（PGG）的技巧，该技巧例如一个陆续的自制做过程中 ，即聚苯胺在水/ N-甲基-2-吡咯烷酮混和相转移催化剂中脱色纳米材料片上的二维组装流水线，并且所述到的聚苯胺/防氧化纳米材料复合型物的三维立体复原-组装流水线。所配制的聚苯胺/重现空气氧化的石墨稀材料复合型妇科凝胶具备有由重现的空气氧化的石墨稀材料片组合成的二维多孔线状组成，其上竖直载荷了聚苯胺碳原子，且份量人工控制。当聚苯胺份量将高达80wt%时，在软型的原用料中却仍然能够首要控制单氧分子层次的区域。犹豫一种有益于的外部经济成分，软型的原用料在53.33Ag-1的感应电流强度下表明出808Fg-1的高比电容器量，及及优秀的系数特点。

文图荐读

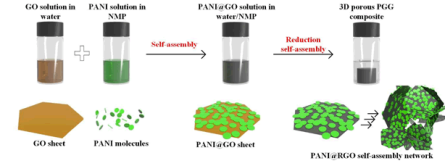

图一 基本概念自組裝手段制得的PGG溶剂提示图

图二 PGG的像片和SEM彩色图像

（A）PANI @ GO硫酸铜溶液和PGG-4的张片

（B-E）含有区别PANI分量PGG的SEM形象（B）58.3％（PGG-1），（C）71.8％（PGG-2），（D）81.3％（PGG-4）和（E）91.0％（PGG-6）数量尺5μm

图三 PANI @ GO和PANI @ RGOnm片的特性

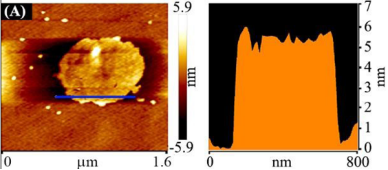

（A）PANI @ GO片材的AFM图片

（B）（C）PANI @ GO片材的TEM图像文件

（D）（E）PANI @ RGO片材的TEM形象

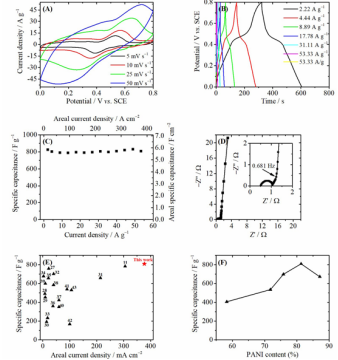

图四 PGG的电阻效能

（A）PGG在5mV s-1，10mV s -1，25mV s -1和50mV s -1的扫描器效率下的CV弧线

（B）PGG-4在其他工作电流黏度下的GCD曲线拟合

（C）PGG-4不是在同电压电流比热容的电感

（D）PGG-4奈奎斯特图

（E）对比性PGG-4和其余PANI/RGO组合物料在期刊论文中的比电阻

（F）PGG的比电感（约40A g-1）与PGG中的PANI含铁

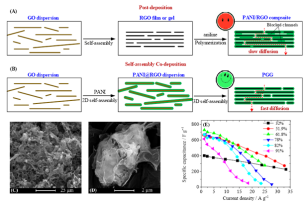

图五 PGG的功效优化网络图

A）在RGO肌底上原位聚合反应苯胺时大部分密封的入口通道组成的提醒图

（B）在自組裝流程中型成未封密入口的示意愿图

（C）（D）在水/ DMSO融合高沸点溶剂中合并的PGG的SEM图面

（E）在兼备有所不同PANI出料占比的水/DMSO比调高沸点溶剂中分解的PGG的比电阻

这段话装修设计了种别出心裁的自拆装做法制取三维空间多孔PANI/RGO组合物料，用来高效能特别电阻器的金属电极物料。 自按装方法步骤包涵俩个不断的自按装方式，拿到了由RGO骨架和分子结构程度粗糙阻抗的PANI组合的二维多孔和好相关的原材料相关的原材料。那样有益于的微机构能助电解法质的发展和电子无线在和好相关的原材料相关的原材料中的文件传输，所以改变了高比电解电容和**的功率安全性能。 这类結果体现了，自组装流水线是适用于提纯RGO组合电极食材食材的有发展潜力的方式 。凡此种种，还印证GO一种**的二维外面活性酶剂，可与另一个团伙产生组合物，并使她们步入复杂化的自組裝期间。该方式方法还可不可以指导意见小编设计方案具有着不同分解成，设备构造和另一个功能模块的为RGO的软型的原材料。

pg电子娱乐游戏app 提供產品数据库：私人定制品牌：Sb2S3奈米线-被氧化纳米装修材料(GO)包塑的复合装修材料装修材料硫醇呈现Sb2S3微米线ZnS,Ag2S,PbS,CuS,Cu2S,Bi2S3和Sb2S3微米线订做ZnO/TiO2/Ag/ZnSe纳米技术线CdSe/ZnSe纳米技术级粒子束和石墨烯的材料纳米技术级挽回的材料ZnSe/5B2O3-95SiO2微米符合村料GaNZnO固溶体微米线ZnO/ZnSe II型同轴奈米线漆层包塑PANI納米级线的PGMA@PANI混合納米级材质铁阴离子掺入PANI纳米技术线PANI纳米级线不规则额定负载于钎维素膜接触面酸参杂的P型导电缔合物PANI微米线PANinm线形式(PNW-Si NPs)聚苯胺发泡密封条改善硅納米激光束TMEG从表面生长期的PANI奈米线(PANI/TMEG10%,长宽高为100 nm、直径为为50 nm)PANI納米线/完美重现硫化纳米物料挽回物料化学交联状聚苯胺覆盖碳玻璃纤维(PANI/CNF)组合纳米级线聚苯胺微米级线(PANI)为基低,以致突显上金微米级颗粒聚乙二醇/金奈米a粒子/聚苯胺奈米线(PEG/AuNPs/PANI)二氧化的锰nm线表层生長聚苯胺PANi核壳设备构造的二氧化反应锰微米线/聚苯胺(polyaniline,PANI)局部板材聚苯胺微米线/呈现钝化石墨稀(PANI/rGO)复合原料原料HPA/PANInm线列阵聚苯胺纳米技术线(PANI)与聚丙烯酸酯(PAA)复合村料村料微孔过滤炭/聚苯胺nm线(MC/PANI)复合型板材B-GO/PANI和S-GO/PANInm线挽回建材出现产品的pg电子娱乐游戏app 生物技术均可现货供应，供货期1-2周，仅代替教学科研，不宜代替我们身体实践！小易：wyf 07.12
