氨基官能化聚乳酸(PLA)电纺纤维的制备及表征-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

聚乳酸( PLA)是-本身流体力学特性优良的夺原子.使用如何消除静电纺丝能力获得的PLAnm纤维棉膜，体现了比表层积大、缝隙率高及质轻等优点，而能采用于**缓解压力承载组织性项目支撑杆食材、伤口发炎敷料、动物感应器器等很多这个领域.但，PLA 奈米合成纤维膜外表面缺失可影响官能团,在务必能力超出制了其广泛应用、阶段,对其确定官能化的方式主要是有:对含官能团的共聚物对其做好感应电纺丝、与带官能团的配位水滑石或有机納米阿尔法粒子混和后感应电纺丝、与含官能团的配位水滑石对其做好同轴共纺及用等阴阳离子体处理或另一个表面层渗透型技術。

氨基丙基三乙氧基硅烷( KH550)也是种使用的引人氨基的硅烷生化试剂，硅上的烷氧基和无机物防铁的氧化物颗粒面上的羟基范围内易得生缩合发生反应，而有KH550用在Si02等硅化物塑料再生颗粒漆层的官能化. KH550的自缩合水平该是强，在常温水平下就能加快缩获得洁白固状.本话题组[13!已经回收利用KH550水的沸点高且易自缩合的的特点，根据与橡胶分层通过静电反应纺丝，再于氧气里放置使其自缩合,完成了聚氨脂电纺黏胶纤维的氨基官能化.论文用类试的方法步骤对聚乳酸电纺弹性纤维开始氨基官能化,并对实现的官能化电纺黏胶纤维的形貌、的表面氨基水分含量、亲水性聚氨酯、晶体耐腐蚀性和热学耐腐蚀性实行了定性分析.氨基官能化聚乳酸电纺棉玻璃纤维的准备不错户外拓展聚乳酸电纺棉玻璃纤维在越来越多因素的APP，

氨基官能化PLA电纺合成纤维的准备

将必然高质量的PLA分解到HFIP容剂中，在空调温度下拌和12 h使PLA完成消融,赢得产品品质高考分数为6%的硫酸铜溶液.向硫酸铜溶液中中滴加一-定质量管理的KH550,持续电磁能绞拌6 h,能够得到KH550分子量分别为为0, 3%，8%和13%(相对比较于PLA的质成绩)的纺丝液.将自制好的PLA/KH550纺丝液转至到针剂器中，通过高电压防如何消除静电纺丝产品来进行防如何消除静电纺丝.纺丝的电压为20 kV,打针器针头尺寸为5#,注谢泵流体密度为0.025 mL/min.环镜温湿度21 C,相比相对湿度57%.应用三维旋转推送法，推送长度为20 cm,接收入滚简(直徑8 em)与地面，围裏- -层镀铝(25 cmx19 cm),发动机转速为200 r/min.将受到的钢板厚度一致的电纺纤维材料膜在氧气里加置，测量前在恒温潮湿箱中足够潮湿.

氨基官能化PLA电纺弹性纤维的表现

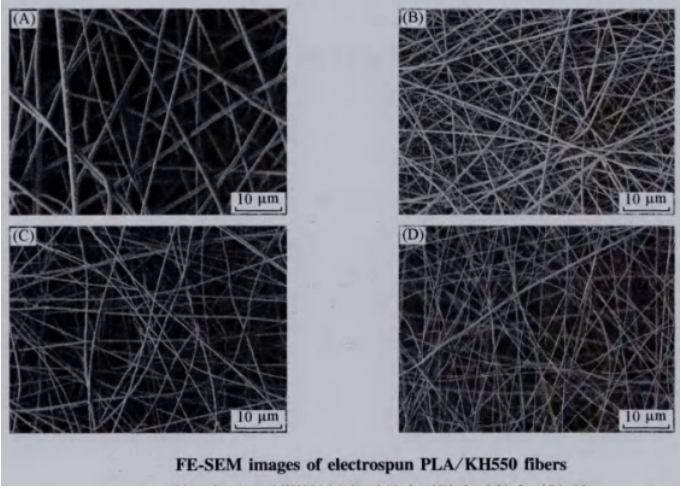

剪取一个一小片电纺食物植物纤维膜移至场发射卫星打印電子高倍显微镜下去形貌气象观测，用器材自带的小软件去食物植物纤维长度测定.代替氨基量测定法的酸洗和氢氧化的钠基准规范盐硫酸铜溶液区分利用邻苯二甲酸氢钾和碳酸钠基准规范盐硫酸铜溶液(均为0.01 mol/L)检定.将它的厚度约0. 1 mm的PLA/KH550电纺植物纤维膜剪成1 cmx1 cm的小片，浸湿在20mL硫酸基准氢氧化钠溶液中，泡发2h,每过0.5h多普勒彩超1次;将稀酸洗稀硫酸滤过，取滤液用氢钝化钠原则稀硫酸滴定，到症状方式中稀酸洗耗电量量，行而折算到电纺人造纤维表层的氨基份量.利用率使用角自测仪自测电纺纤维素膜与水的使用角，自测不一样的的选址并确定最低值值和标准规定较差.对仿品展开差示打印量热(DSC)数据分析,氢气防护，温度因素领域为30~200 C,增温速率为10 C/min.将电纺人造纤维膜剪成5 cmx1cm的梯形，用到TCS2000萬能延展机参与延展检验,拉长运行速度为5mm/min.
