表面带有-O和-F官能团的Ti2C MXene纳米片合成及实验探究(含电化学性能测试)-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

我们的制作业了面上上暗含-O和-F官能团的Ti2C MXene微米技术片，用在锂空气电池充电正极促使剂换取了的电促使过滤性，并运用一性方法理论知识换算，的研究了的不同面上上经济要求下ORR/OER的的发生反应方法与促使过滤性。DFT换算是因为，与Ti2CF2面上上相较于，Ti2CO2面上上作核心促使位点为Li2O2的过滤成核-分解的方式供给了的单電子的发生反应经由，而Ti2C的裸漏面上上可能与Li2O2的精炼学键组合导致促使专业能力削减。除此之外，不更加均匀的面上上经济要求被观点会自电池充电生成物的极化成核和繁殖，平行于片层领域长期积累的微米技术薄片建立多孔空间结构的自电池充电生成物，最后为電子与阴离子数据传输供给了经由。

如已知，采用刻蚀-剥落-退火工艺法就可以拥有了极具外面极具-O和-F官能团的Ti2C MXene奈米片，剥落前的样品英文现示动手风琴状的堆叠设计，其峰值尺寸突破500nm。而清理后Ti2C MXene尺寸有效地缩减，那么就可以就可以拥有最大的比外面积并保证更大的活动形式位点。XRD结局查验了对Al的顺利刻蚀，且（002）峰明星左移认为Mxene相的形成了与晶面差距提升紧凑一些。XPS结局认为，而言Ti2C MXene就可以拥有了由-O和-F基团应以且基本上不外面的搭配外面标准。

图1. （a）Ti2C MXene的合成过程示意图; Ti2C Mxene的（b）SEM图像、（c）TEM图像、（d）HRTEM图像和对应的SAED图案; （e）前体Ti2AlC MAX、 Ti2C MXene剥离前和热处理前后的XRD图谱；（f）Ti2C MXene剥离前和热处理前后的XPS全谱；热处理后Ti2C MXene的高分辨率XPS光谱：（g）Ti 2p，（h）C 1s，（i）O 1s和（j）F 1s。

电生物性能方面测验Ti2C Mxene正极的CV线条现象出极高的峰峰值直流电和很高的积分查询使用面积，反映出更具更多的促使化学活化和更好的比数量，EIS毕竟反映出Ti2C MXene的Rct值（34.3Ω）最低扩层前合格品的Rct值（43.6Ω）但是在CV配置法完后Rct值感有加强。Ti2C Mxene正极在100 mA g-1的直流电体积孔隙率下可提高15635.0 / 14145.2 mAh g-1的自尖端放电/续航数量，库仑的效率为90.5％。Ti2C MXene金属电极在直流电体积孔隙率都为100、200、500和800 mA g-1时都呈现出15635.0、12670.6、6585.2和5879.5 mAh g-1的比自尖端放电数量，博以上扩层前合格品。当特典600 mAh g-1的比数量时，Ti2C Mxene正极在其他直流电体积孔隙率下都现象出安稳的配置法能。

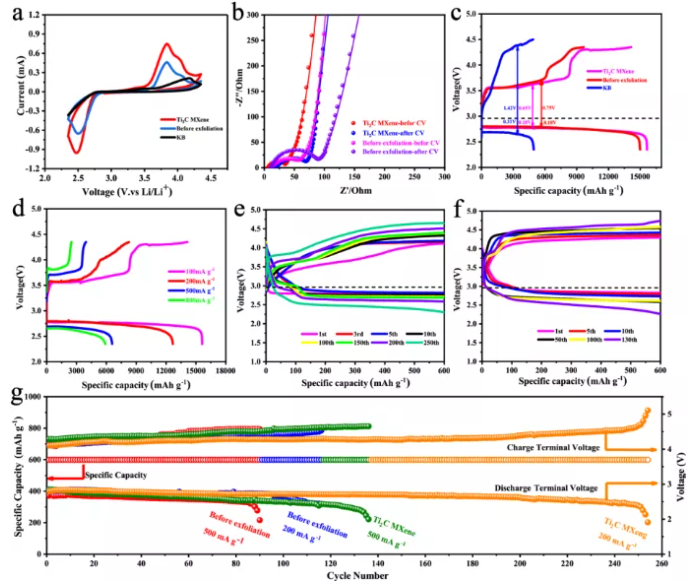

图2.（a）在2.35和4.35 V期间的0.1 mV s-1扫速下差异的样机的CV线条方程；（b）Ti2C MXene和扩层前样机的EIS光谱分析；（c）KB、Ti2C MXene和扩层前样机在100 mA g-1时的初使释功率能/电池快充线条方程；（d）Ti2C MXene在2.35至4.35 V直流相电压使用范围内的差异的功率量强度下的充释功率能线条方程；Ti2C MXene在（e）200和（f）500 mA g-1时加固数量为600 mAh g-1时的无限循环往复耐热性；（g）在600 mAh g-1的目标数量**下，Ti2C MXene和扩层前样机以差异的功率量强度无限循环往复的释功率能/电池快充华为设备直流相电压。

充放电过程探究

不同阶段的SEM、XRD和EIS结果揭示了放电产物形貌和结构演变，**观察到沿空间方向累积的纳米薄片，随着放电程度加深形成多孔放电产物，而充电至1000 mAh g-1后放电产物基本消失，露出Ti2C MXene的表面。多次循环后的XRD谱和EIS图表明可逆性好，副反应少。高结晶放电产物Li2O2的形成和完全分解有助于Ti2C Mxene正极在锂氧电池中保持的循环性能。

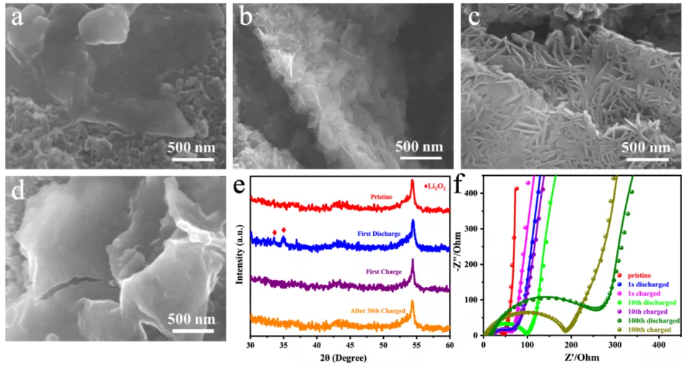

图3. Ti2C Mxene电极片在相关联于的与众不同于时间段的SEM图案：（a）初始，自自放电至（b）100 mAh g-1，（c）4自自放电100mAh g-1，（d）第三次进行充电后。（e）在循环法全过程中与众不同于时间段的Ti2C MXene金属电极的XRD图谱和（f）电催化阻抗匹配。

DFT理论计算

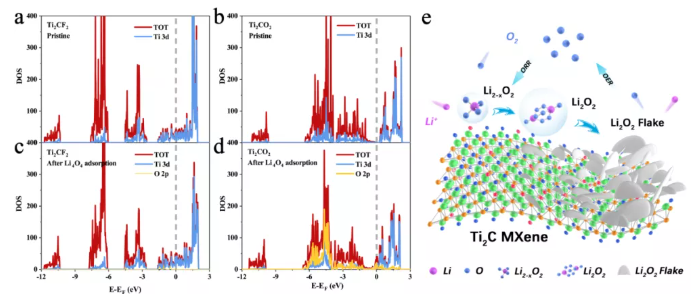

给出DFT运算和调查后果，锂氧电池箱中Ti2C MXene的灵活性酶中央基本是Ti2CO2，其中的Li2O2的养成借助单电子器材发应经由实现，与此同时绘制LiO2作之间体。尽量难以借助调查打造出均一的富氧外面能，但不透亮的Ti2C MXene外面能会危害蓄电池蓄电池充电乙酰乙酸的形核和发育。蓄电池蓄电池充电乙酰乙酸的成核将基本在Ti2CO2灵活性酶位点实现，并在蓄电池蓄电池充电的默认价段引致蓄电池蓄电池充电乙酰乙酸在三维空间方学习掌握，并养成多孔构造。与在透亮外面能上养成薄膜和珍珠棉状蓄电池蓄电池充电乙酰乙酸多种，在Ti2C MXene上养成蓄电池蓄电池充电乙酰乙酸不是种极化成核的时候。
