通过选择性调控红光TADF分子（PXZ-AQPy，PXZ-AQPhPy）发光偶极取向来提高红光TADF材料器件效率的策略

教学科研职工配合新闻好几回种完成选用性调节分子结构发亮偶极取一直以来都挺高红光TADF的材料元器件封装工作效率的措施。

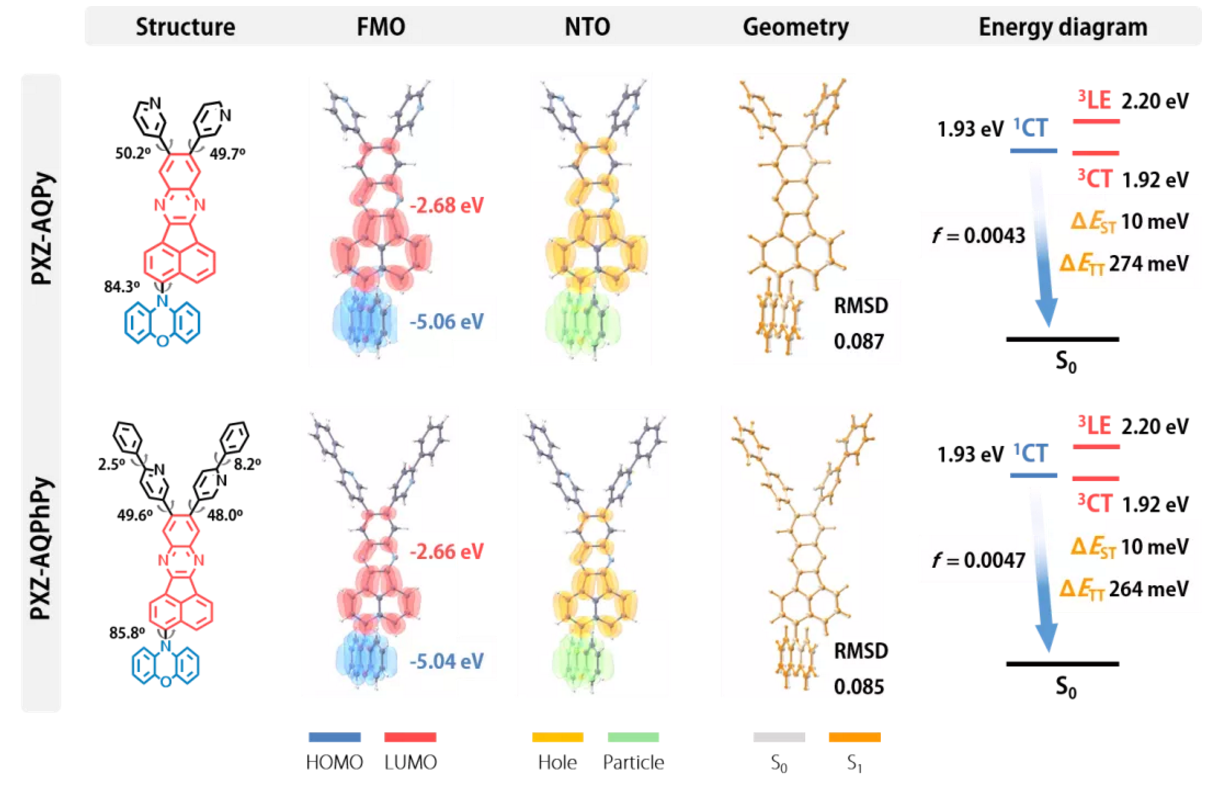

该工作选用了具有较强给电子能力的吩噁嗪（PXZ）作为电子给体基团，同时选用大刚性平面的杂环芳烃苊并[1,2-b]喹喔啉为受体基团，并通过单键使给受体直接相连，**程度地降低了分子的非辐射跃迁速率。所得分子PXZ-AQPy通过在受体端连接苯环，可以进一步拓展分子的长轴性并衍生得到PXZ-AQPhPy。理论计算表明两个化合物都具有刚性结构，且能级和轨道分布基本相同。

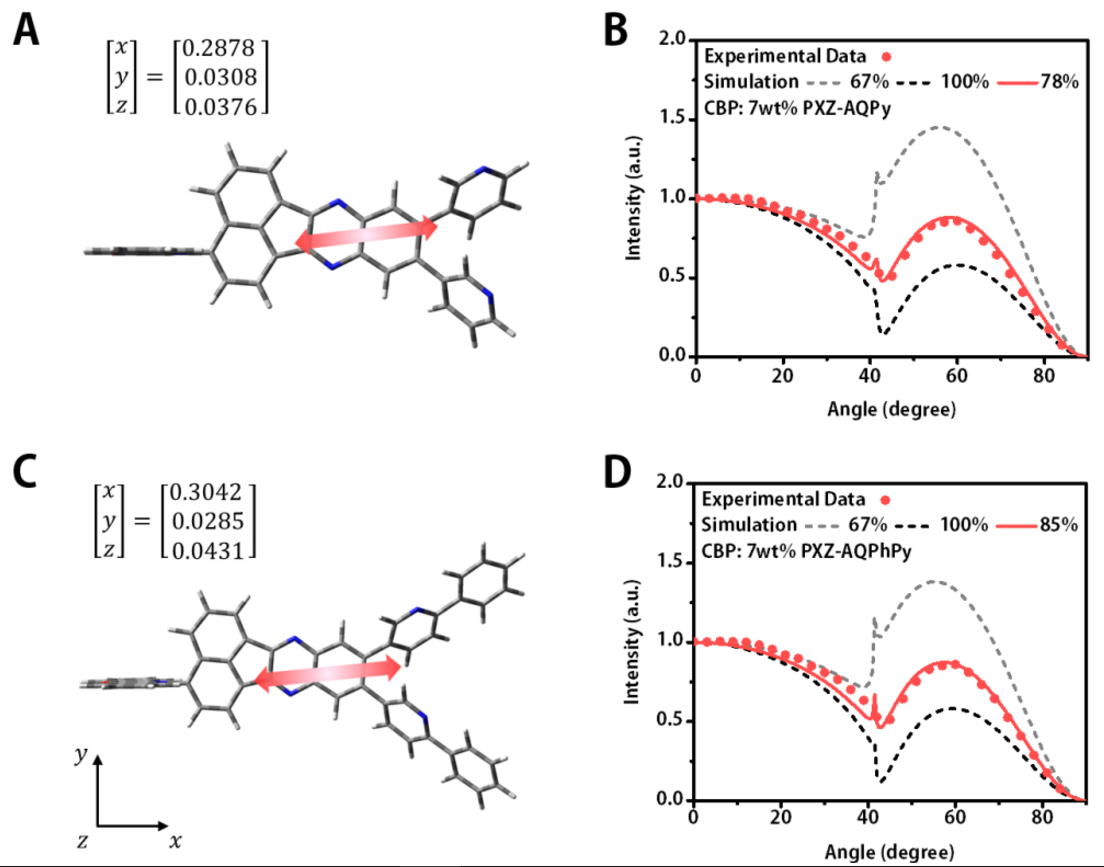

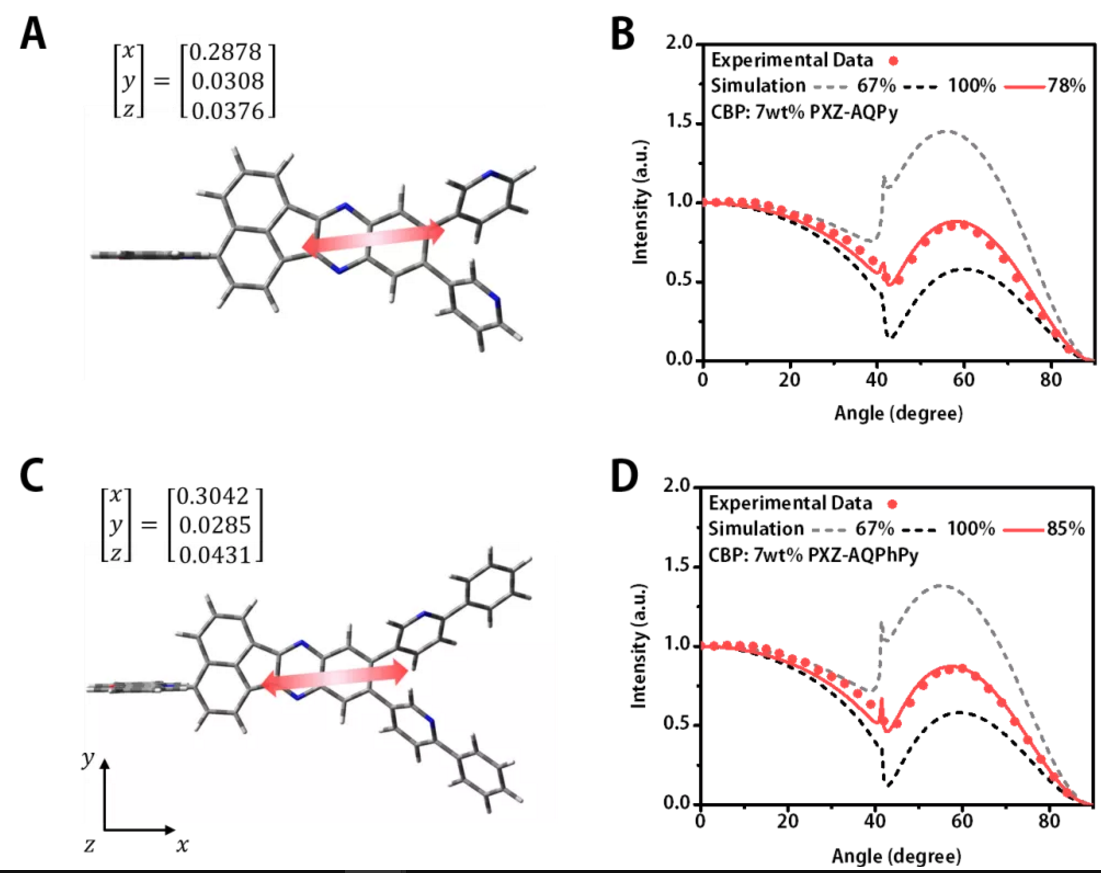

图2. 化学物质原子核的跃迁偶极矩和出现发亮偶极认知水平面比例图

激发态谐振分布计算结果表明，两个红光分子都具有沿着长轴方向的跃迁偶极矢量，相比于PXZ-AQPy，PXZ-AQPhPy分子具有更大的x成分和更高的发光偶极水平取向（85%），因此更有利于光输出耦合效率的提高。

图3. 器件的结构和材料的电致发光性能

将发光材料作为客体掺杂于CBP薄膜中，制备了如图3所示的红光掺杂器件，其中PXZ-AQPhPy取得了19.6%的最高外量子效率，在已报道的相同光色的OLED中属于较高的电致发光效率。本研究通过合理的分子设计调节了分子的发光偶极取向，为设计**率红光TADF材料提供了一种简单**的策略。

广州pg电子娱乐游戏app 微生物科枝有限责任机构供应铝合金互相配合物，热刺激延期荧光(TADF)原产品，聚合引导性延期荧光（AIDF）原产品，聚合引导性出现发亮AIE原产品的个人定制分解TADF闪光材质2,4-二苯基-6-(4-(1,3,6,8-四甲基-)咔唑-9-基)苯基)烟腈(tMCzPN)TADF板材oPTBC  发亮峰为561 nmoATBC  会亮峰509 nmoSTBC  会亮峰497 nmmPTBC  变色峰518 nmmATBC  发光字峰480 nmmSTBC  会发光峰474 nm蓝光TADF客体的材料SFC蓝光TADF原材料p DCZTZ特征提取2,6-二氟苯腈为肾上腺素受体机组的咔唑具象化物2,6-(3,6-二叔丁基)咔唑苯腈(2tBuCzBN)2,3,5,6-四(3,6-二叔丁基)咔唑-4-氟苯腈(4tBuCzFBN)2,3,5,6-四(3,6-二叔丁基咔唑)-1,4-二(对甲基硫酚)苯((MePhS)2tBuCz)2,3,5,6-四咔唑-3-甲基砜苯(MePhS02Cz)咔唑为给体单元式人工单质(CzBN(4-S-Br)咔唑为给体摸块人工有机物CzBN(4-S-Py))和睦的提示：仅于科学写手zhn2022.01.22
