文章摘要:
苏州二本大学王亚飞教受和企业合著者以三(三唑)并三嗪产生物为蓝光村料,采用SEO优化系统空穴无线传输层尺寸,**地改善了蓝光配件的带光热效率;在这种基础框架上,进这一步以环合金材料铱搞好团结物为灰色磷光参杂剂,SEO优化系统带光层的参杂此例和尺寸制作了**的单带光层液体精加工型杂化白光灯配件。
研究背景:
主要内容:
常州大学王亚飞教授和合作者为了提高溶液加工型WOLED器件性能,开发了一类新型的蓝光TADF分子TTT-Ph-Ac;并通过改变空穴传输层的厚度,调节器件的载流子传输平衡,**地提升了TADF蓝光器件的效率;在此基础上,掺杂商用红色磷光客体,改变发光层的厚度,制备了**的溶液加工型WOLED。
由于三(三唑)并三嗪(TTT)单元较大的刚性平面几何结构有利于**分子的非辐射跃迁,因此化合物TTT-Ph-Ac有望成为一种很有前途的TADF蓝光材料。然而在前期的研究工作中,这种材料制作的器件效率均不高。

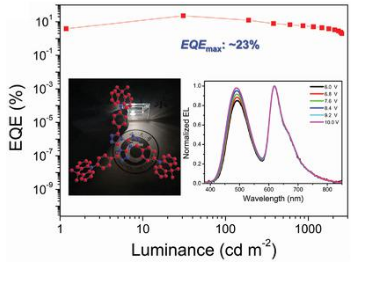

因此,作者**对基于TTT-Ph-Ac的器件结构(空穴传输层)进行了优化。研究结果表明在该器件中的载流子注入/传输平衡对器件性能影响**。**,基于TTT-Ph-Ac的TADF蓝绿光器件的EQEmax达23.23%。在此基础上,作者进一步以TTT-Ph-Ac作为蓝光掺杂剂,铱配合物为红光掺杂剂,制备了单发射层杂化WOLED。通过优化发光层的材料掺杂比和厚度,WOLED获得了**的器件性能,其EQEmax为22.57%,相关色温(CCT)为5000 K,显色指数(CRI)为73。
研究结果:

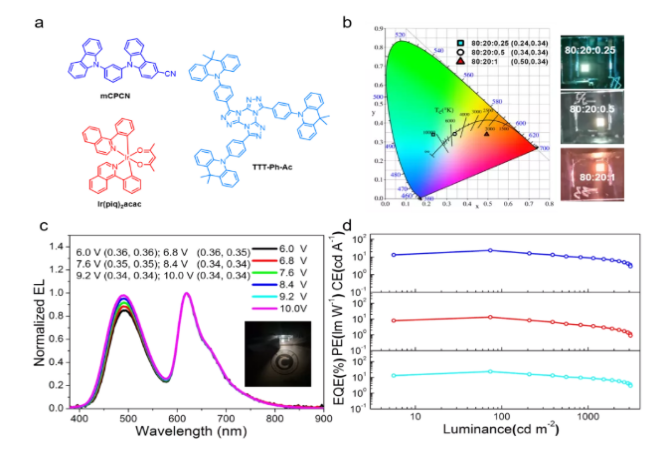

在该研究中,作者认为在电激发后,主体mCPCN分别与蓝/红光掺杂剂发生了**的Förster能量转移(FET)。并且,由于相对较高的掺杂浓度,主体和蓝色TADF材料之间也会发生Dexter能量转移(DET)。因此,在主体和蓝色掺杂剂TTT-Ph-Ac之间存在完全的能量转移,从而获得杂化WOLED中的天蓝光发射。另一方面,由于合适的HOMO和LUMO能级,红色掺杂剂Ir(piq)2acac中也可以直接产生激子,获得红光发射,进而实现了杂化白光发射。该项研究表明基于三(三唑)并三嗪(TTT)单元的TTT-Ph-Ac是一类较好的TADF蓝光材料,并通过优化载流子传输及激子复合区域可**获得**的溶液加工型TADF-磷光杂化WOLED。
论文来源:
DOI: 10.1002/adom.202101518
Xinrui Chen, Shengyue Wang, Ha Lim Lee, Jun Yeob Lee, Xiaoqing Liao, Lu Li, Weiguo Zhu, Yafei Wang
热解锁卡顿荧光(TADF)产品:
mCPCN,CAS1392506-99-8//aimbusinessapps.com/product/86113
//aimbusinessapps.com/product/712
//aimbusinessapps.com/product/86114
文章中涉及的定制技术:
//aimbusinessapps.com/customization/yjdz/xfzcldz/yjgddz
铝合金加上物(铱,铂,铜等)的定制化获得热启用延缓荧光(TADF)材质的私人订制获得有机会夜光场效应管(WOLED)的私人订制转化成主体材料的定制合成
荧光材料的定制合成
