4-羧基苯基卟啉-二氧化物硅包裹的金奈米级棒(AuNR@SiO2-TCPP)奈米级分手后复合物制取的时候及实验室方法步骤

本文在一步银辅助的晶种法基础上探讨晶种陈化时间、晶种量、HCl浓度和AgNO3浓度与LSPR峰位的关系，探索了LSPR峰在800nm的金纳米棒的操作条件。基于金纳米棒表面CTAB，制备了二腐蚀硅表达的金微米棒（AuNR@SiO2），并通过改变加入正硅酸乙酯（TEOS）的量来改变包覆二氧化硅壳的厚度。将光敏剂TCPP能够 酰胺键连接方式到表达了氨基基团的AuNR@SiO2上，制备了AuNR@SiO2-TCPP微米和好建筑材料。

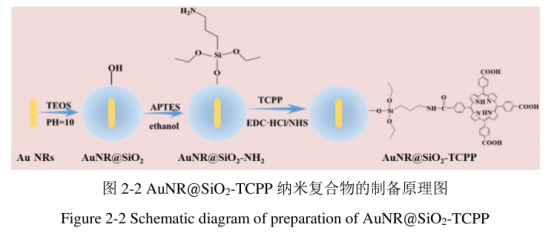

AuNR@SiO2-TCPP挽回物制取阶段如图已知2-2。

AuNR@SiO2-TCPP的制备过程：

将4.8mgEDC·HCl和2.8mgNHS溶解在2mL乙醇中，向该溶液加入1mL的0.5mg/mLTCPP的乙醇溶液，在常温的条件下，缓慢搅拌1h。在缓慢搅拌的条件下，将混合物逐渐滴加到AuNR@SiO2-NH2溶液中并将混合物在65℃下搅拌3h，将产物分别用乙醇和水洗涤三次，并分散在水中。

AuNR@SiO2-TCPP制备的表征

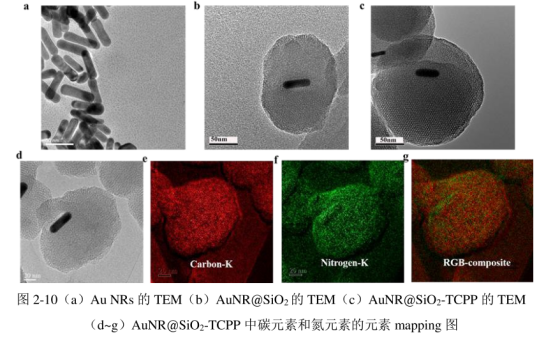

通过透射电镜，对所制备的AuNRs、AuNR@SiO2和AuNR@SiO2-TCPP的形貌进行了表征，如图2-10所示。图2-10（a）、2-10（b）和2-10（c）分别是AuNRs、AuNR@SiO2和AuNR@SiO2-TCPP的TEM图。通过对透射电镜的图片进行分析得出AuNRs的长和宽大约为52.8nm和13.5nm，长径比为4。AuNR@SiO2的长和宽大约为210nm和126nm，包覆的二氧化硅壳的厚度大约为66nm且二氧化硅壳层是有序的介孔结构。AuNR@SiO2-TCPP的大小约为190nm。为了证明TCPP连接到了包覆金纳米棒的二氧化硅壳的外层，我们进一步做了透射电镜-电子能量损失谱元素（EELS）分析。如图2-10（d~g）所示，可以看到所检测的样品中含有TCPP的氮元素和碳元素。

预期结果：

本论文所制得的奈米挽回物AuNR@SiO2-TCPP尽寸各个为190nm，各举金奈米棒的纵向设计等阴阳离子嗡嗡声峰（LSPR）峰位为800nm，尺寸强弱约为52.8×13.5nm，长径之比4，其制法的操作的条件为晶种陈化时光2h；晶种量60μL；HCl含量2.4μmol/L；AgNO3盐浓度10.0mmol/L，所包塑的二脱色硅壳的强度至少为66nm。光热更换实验英文体现了：含0.11nmol/L的AuNR@SiO2-TCPP的水分侵入散体在808nm脉冲光（1.9W/cm2）直射15min后应该攀升到53.6℃；AuNR@SiO2-TCPP在660nm离子束灯照下不错地形成单线态氧。在肚子里和休外探析了光热療法和光的动力療法对**的融合治。

我还可以给予各类卟啉类化学式物质，加上物，随之出现物等厂品，分为(单废金属材质的文件卟啉、双废金属材质的文件卟啉、卟啉离子液体剂、卟啉光学的文件)的个人定制分解，卟啉和废金属材质的文件卟啉化学式物质在拿高氧氧分子结构的文件、化学式离子液体、电致会发光的文件、氧氧分子结构靶向药物/光合使用、人工控制开发管理月亮能、氧氧分子结构网络学等多个邻域还有重要性的软件

cas95051-10-8 名字简称：CATPP   4-(10,15,20-三苯基-21H,23H-卟啉-5-基)-苯甲酸

//aimbusinessapps.com/product/11984

cas142168-26-1 代称：DiCPP-opp 5,10-二(4-羧基苯基)-10,20-二苯基-卟啉

//aimbusinessapps.com/product/12021

cas71410-72-5 通称：DPyP  5,15-二(4-吡啶基)-10,20-二苯基卟啉)

//aimbusinessapps.com/product/11897

cas1797416-17-1 代称：H2DBC  卟啉配体用于合成MOF材料

//aimbusinessapps.com/product/50597

cas167777-26-6 名字简称：H2DCPP  二羧基苯基卟啉

 //aimbusinessapps.com/product/11996

这文件来自五湖四海厂家axc

上文上面的介绍中讲到的產品仅使用研究，没法使用人的身体。
