通过在半导体量子点掺杂进其它金属离子，保留被掺杂量子点的优点。此外，掺杂量子点具有良好的热和光化学稳定性，夹杂着CdS量子点，如Cu-dopedCdS，Zn-dopedCdS，Mn-dopedCdS等。这种参杂量子点也都是在充分稀释剂制度(如十八烯和三辛基膦)中，

我们的将在水溶液中每一步炼制锗掺入混炼镉量子点，先决条件温顺，全过程简单化，因此逃避了繁复的相更换和隔离纯化过程，光纤激光切割机的保持稳相关性好。参杂锗后，可进的一步有效降低CdS量子点。

水可溶锗夹杂着塑炼镉量子点(Ge:CdSd-dots)的人工方案

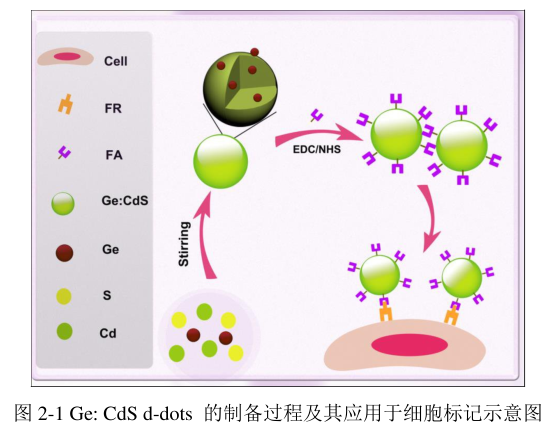

在常温下用于的一步法合并水无水磷酸氢Ge-dopedCdSd-dots。详细步数如下图所示：

(1)**标定3.5×10-3mol/L的Na2GeO3稀硫酸,将0.183gGeO2倒入0.2mol/L的NaOH硫酸铜溶液中，搅伴体现住宿。

(2)取10mL的1.0×10-2mol/LCdCl2硫酸铜溶液和2.8mL的3.5×10-3mol/LNa2GeO3稀硫酸结合入驻到100mL球形瓶中，另加入10mL，1.0×10-2ML-Cys溶剂，然后接着用1.0mol/LNaOH氢氧化钠溶液可以调节管理体制的pH至7.0，在迅速搅拌装置必要条件下慢慢地滴入20mL新制的5×10-3mol/LNa2S稀硫酸，打料反应迟钝9h。到亮橙黄色液体用酒精沉定、离心法分离法，真空环境缺水到固体颗粒粉状。

水无水磷酸氢锗夹杂硫化橡胶镉量子点(Ge:CdSd-dots)的形貌与规格研究方法

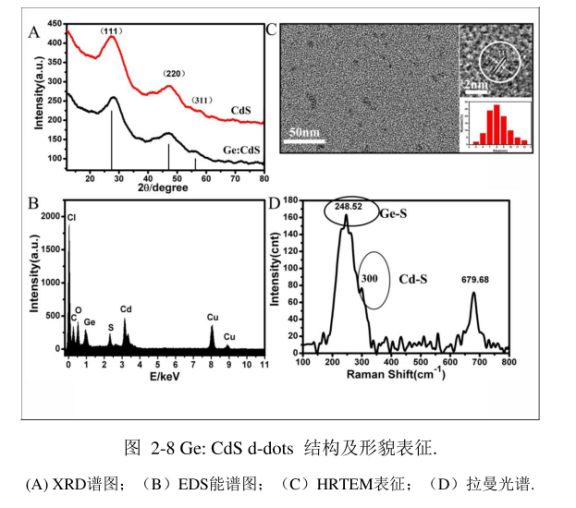

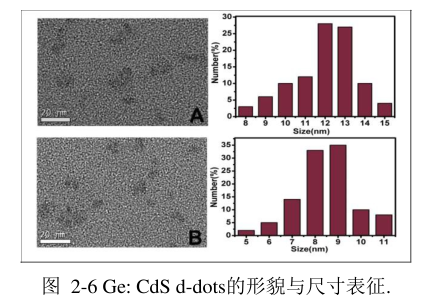

用到散发出电子厂光学显微镜(TEM)来分析方法装修材料的形貌，最终就像文中2-6如图所示。图2-6A，B各用为CdSQDs与Ge:CdSd-dots的TEM图和粒度分布范围分布范围图。在散射电子无线显微镜观察下乐观察到CdSQDs与Ge:CdSd-dots孔径区域划分光滑，平均的孔径分辨在12±3nm和9±2nm，即参杂锗后，量子点孔径变小。

量子点个性企业产品总目录：CdS表达CdSe量子点液溶胶多巴胺呈现氧化反应钼量子点硅基配体表达全高分子钙钛矿量子点公开质酸修饰语量子点微米a粒子万古霉素掩盖黑磷量子点防菌剂邻苯二胺表达荧光碳点(CDs-OPD)2-己基癸酸绘制全三聚氰胺树脂钙钛矿量子点产品半玻尿酸绘制铈微米量子点PEI表达量子点（PEI-QDs）透明的质酸淡化氟化石墨稀量子点FAX体现金属材料卤化物钙钛矿量子点多面体低聚倍半硅氧烷(POSS)呈现CdSe/CdS/ZnS核壳量子点羧基呈现碳量子点碲化锌掩盖掺铜硒化锌量子点Cu阴离子夹杂的ZnSe量子点(quantumdots,QDs)锰参杂塑炼锌量子点ZnS量子点呈现石墨烯原材料nm黏结原材料批发厂家：山东pg电子娱乐游戏app 微生物科学技术有限的子公司有限的子公司之内个人信息来于uc震惊部axc,2022.03.08左右文本中讲过的设备仅使用在教学科研，未能使用在人体人体。
