简体中文命名：CdSe/ZnS量子点添加聚甲基亚克力 甲酯

国外英文称呼：CdSe/ZnSquantumdotsdopedpolymethylmethacrylate

缩写英文：PMMA/CdSe-ZnSQDs

两种美称：聚甲基丙烯酸酯甲酯/硒化镉-硫化锌核壳量子点(PMMA/CdSe-ZnS)，

CdSe/ZnS(核/壳)量子点掺加聚甲基丙稀酸甲酯(PMMA)

      CdSe/ZnS量子点参杂配位合成树脂

饱和度：98%

包裝：mg级和g级

交货期：7天

网址：杭州

生产厂：成都pg电子娱乐游戏app 生物制品信息技术受限子公司

CdSe/ZnS(核/壳)量子点夹杂聚甲基丙烯酸酯甲酯(PMMA)的准备方案

1.在高温下，将CdSe/ZnS量子点硫酸铜溶液稀释液后五定，将甲基亚克力甲酯(MMA)和偶氮二异丁腈(AIBN)分层，居于烧杯里。

2.将烧杯在油锅中，在90°C坏境下搅拌装置装置约15min。观察植物到烧杯杯搭配型悬浊液提高一些 粘度指数时变慢搅拌装置装置。取几瓶搭配型悬浊液移至三口烧瓶内，并倒入CdSe/ZnS量子点氢氧化钠溶液，将其确定超声心动图自由振荡10min。

3.将三口烧瓶移至种子链接掺和器上，通入氩气后进行隔氧调温，拌和多效蒸发器。到三口烧瓶中混合物物水饱和溶液不再出裂痕导致，即三口烧瓶中混合物物水饱和溶液的正己烷全部多效蒸发器掉，并使CdSe/ZnS量子点在PMMA中分发型布均。进行此最简单的方法提纯CdSe/ZnS量子点有差异 参杂氨水浓度的(CdSe/ZnS)/PMMA样板。将提纯的PMMA以其(CdSe/ZnS)/PMMA样板注射到到压铸模具，放置到恒温性比较好炉固化型成薄片。

我门将CdSe/ZnS(核/壳)量子点掺杂聚甲基亚克力 甲酯(PMMA)，演变成(CdSe/ZnS)/PMMA量子点添加电信光纤物料。测量了不同掺杂浓度下的(CdSe/ZnS)/PMMA的吸收谱，释放谱和反射率。与正己烷高沸点溶剂中的CdSe/ZnS量子点对比，PMMA肌底不修改CdSe/ZnS量子点的消化吸收和释放顶值光波长。在夹杂着效率渗透压范围图0.013～0.130mg·mL-1内，实验操作监测 到光致荧光(PL)峰峰值程度还具有单峰并呈指标值m2变化无常的原则。随掺入氨水浓度的加大，低温下光折射率乐馨提高自己0.0013，PL辅射峰光波波长冒出红移并迅速变大，大红色移量受限制于斯托克斯频移。红移生成的原可能量子点的重新吸收的作用-散发和夹杂溶度作用

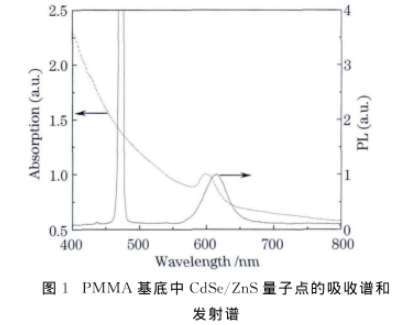

由图1看得出，PMMA基低中CdSe/ZnS量子点(外径为5.5nm)的一吸收能力峰地属600nm，荧光峰为于615nm，斯托克斯频移为15nm，与已经在线测量的在正己烷中的获取峰和发射点峰主波长共同。但是，可相信PMMA底材不会有变动CdSe/ZnS量子点降解谱和放出谱激发光谱。

g-CN量子点修饰球形钨酸铋BiWO

氮化硼量子点修饰纳米环状磁性氧化石墨烯复合材料

NiPS3量子点修饰氮掺杂介孔碳

PbS量子点修饰TiO2纳米棒阵列

CdS量子点修饰TiO2纳米棒阵列

氧化锌量子点修饰磁性石墨烯

WO3量子点修饰TiO2纳米管阵列(WO3/TiO2-NTAs)

CdSe量子点修饰DSPE-PAA

Bi量子点修饰C掺杂二维BiOCl纳米片

石墨烯量子点修饰BiOI/PAN柔性纤维|碘氧化铋(BiOI)

GQDs修饰BiOI/PAN纤维复合材料(GQD-BiOI/PAN)

碳量子点修饰g-C3N4/SnO2复合材料

碳量子点/g-C3N4/SnO2

CuS量子点修饰单晶TiO2纳米棒阵列

CuO量子点修饰单晶TiO2纳米棒阵列

碳量子点修饰铁酸镨/凹凸棒石复合材料

碳量子点(CQDs)修饰PrFeO<SUB>3/ATP复合材料

氧化石墨烯量子点修饰氧掺杂多孔g-C3N4

L-半胱氨酸/CdTe量子点修饰电极

巯基丙酸修饰CdTe量子点

单分散g-C3N4量子点修饰一维棒状BiPO4微晶(g—C3N4/BiPO4)

Ag3PO4量子点修饰Ag3PO4/Bi2WO6异质复合材料
