您当前所在位置：首页 > 宣传资料 > 生物相关
聚苯乙烯微球的合成路线
发布时间：2020-09-21     作者：wyf   分享到：

聚苯氯乙烯微球的合出自驾线路

武汉pg电子娱乐游戏app 怪物制品科学技术信息有局限司是中国内地家的怪物制品科学技术信息司，源源不断专业专注于海洋生物学学制剂成品的激发，行成了自身有代表性的品系，成品涉及到磁铁纳米级级颗粒肥料、磁铁微球、介孔纳米级级原料等，为医美摄像诊断报告的磁振动造影、神经元及怪物制品原子的记号还有球蛋白和神经元分離纯化、怪物制品原子和**装卸等前沿技术带来了轻型、**的成品和搞定工作方案。

01

实验操作组成部分



取一定的量的苯氯乙烯（用前经释放压力萃取）模型，用K2S2O8 （AR，使用前经重结晶）作引发剂，以NaCl（AR，使用前经重结晶）调节乳液离子浓度，在一定的搅拌速度下，通氮气回流，聚合反应24h。



确定好特定程度量的苯乙稀的及化合物标准，在特定程度的混和加速度下，通氦气回到，缔合水温取70°C。分别取不同反应时间的聚合物乳胶，研究反应时间对粒径的影响。



02

然而研究

亚铁离子抗弯强度对配位合成树脂微球粒度分布的影晌

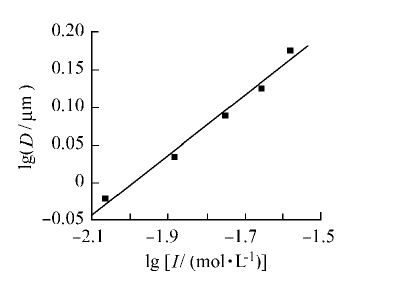

调控其他技术参数固定不动（聚合物酸度为0.87mol /L、引发剂浓度为4.3×10-3 mol /L、聚合温度为70°），单独改变离子浓度，微球粒直径随着离子强度的增大而变大，结果如下图。


仍然使用的激发剂为铁离子型激发剂( K2S2O8 )，引发剂分裂碎片附在高聚物周围，由于静电排斥作用保持体系的稳定。当加入氯化钠电解质时，随着离子强度增大，乳胶粒双电层变薄，静电排斥力逐渐下降，体系变得越来越不稳定，使得初始离子失去稳定性而彼此凝结，胶乳粒径变大，形成粒径较大的聚合物微球。

作用时对缔合物颗粒直径的关系

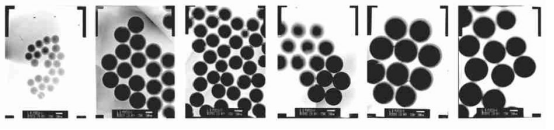

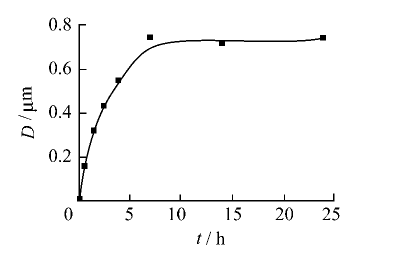

在其他的关系参数表统一的问题下，单独的变换现象周期，不同的周期下汇聚物微球的TEM照片和影响曲线如下图所示。



时候一，在较短的日子内，建立高分子化合物物晶核；**时候，微球粒级短准确时间内增长，在虽短的日子内增长到0.72μm；第三阶段，在很长的时间内微球粒径几乎不变。

在苯乙稀无皂配位聚合模式中，缩聚反应被K2S2O8 引发剂引发后，生成一端具有水溶性的离子对引发剂残基，另一端为增长的短链油性自由基，每一个活性自由基都是表面活性剂分子。起初这些胶束比较稳定，但当单体或新生成的链增长自由基扩散到胶束，并进行反应时，颗粒体积变大，表面离子对密度变小，体系变得极不稳定，彼此发生缠结生成稳定粒子。当成核完毕后，液相中还存在大量单体液滴，由于热动力学作用，单体向乳胶粒子中扩散，将其溶胀并进行增长反应，粒径继续变大。在反应后期，单体液滴越来越少，直到几乎完全消失，这时聚合物粒径几乎不再继续增长。

置于期限对标准体系不稳定量分析性的作用

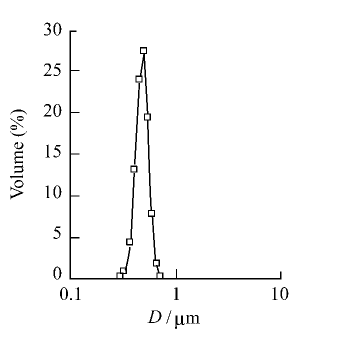

将偶然所得缩聚物保湿乳在低温下静置另一八个月，用激光磨料粒度仪检测其粒度分布改变。结杲一下图。


储放元月以来，缩聚物水分子的粒度规格还没得有什么变，且其单乳状液性相对不稳改变，缩聚物胶乳保障体系建设可能越来越相对不稳地会出现着。这表明塑料再生粒子状期间还没得有什么团圆。在小粒度保障体系建设中，粒子状比单单从表面积越大，粒子状间的如何消除静电斥力越大，粒子状没办法有正碰。而且布朗有氧锻炼的会出现着，又使粒子状在色谱仪中作不准则有氧锻炼，以此衡量了微球的相对不稳会出现着。

03

实验设计评析



铁正离子的強度对微球粒度分布作用较大，且展现正比直接关系，可能完成优化铁正离子的強度来制成差异粒度分布的聚苯乙稀微球，以够满足加工工艺完成、施用标准要求。当这有一点也可能在某些混物物中完成进行实验洞察分析有设不同的情况。



转换比表面积还行顺利通过操纵反馈时来构建，只不够般高聚物物的反馈时对较长，并还不如单独转换化合物強度会比较**率。



借助保存进行实验应该看得出来由保湿乳整合能够的聚苯丁二烯微球**相对稳定。



无皂保湿水乳汇聚物是保湿水乳汇聚物的發展，一样 的保湿水乳汇聚物面上树脂吸附有皂化剂，很难除净，在生化学制药产品的膜蛋白用上获得了上限。常说的“无皂”聚合，是利用引发剂或极性共单体，将极性或可电离的基团键接在大分子上，使聚合产物本身成为表面活性剂。由此制备的聚合物单分散性好、表面洁净，可以在生物医药载体等特殊场合应用，这就拓宽了其应用范围。



车辆出售全部：

款型

产品的

高质量有机废气浓度

品种

单分散性聚苯乙稀微球

单散落聚苯乙稀微球， 0.05μm

2.50%

10ml

单解聚聚苯丁二烯微球， 0.07μm

2.50%

10ml

单乳状液聚苯乙稀微球， 0.08μm

2.50%

10ml

单分散性聚苯丁二烯微球， 0.09μm

2.50%

10ml

单增溶聚苯氯乙烯微球， 0.1μm

5.00%

10ml

单分散型聚苯丁二烯微球， 0.2μm

5.00%

10ml

单分散型聚苯乙稀微球， 0.3μm

5.00%

10ml

单分散化聚苯丁二烯微球， 0.4μm

5.00%

10ml

单离心分离聚苯乙稀微球， 0.5μm

5.00%

10ml

单吸附聚苯乙稀微球， 0.6μm

5.00%

10ml

单细化聚苯丁二烯微球， 0.75μm

5.00%

10ml

单细化聚苯氯乙烯微球， 0.9μm

5.00%

10ml

单离心分离聚苯丁二烯微球， 1.0μm

5.00%

10ml

单分布聚苯氯乙烯微球， 2.0μm

2.50%

10ml

单解聚聚苯氯乙烯微球， 3.0μm

2.50%

10ml

单分散化聚苯氯乙烯微球， 4.0μm

2.50%

10ml

单分散性聚苯乙稀微球， 5.0μm

2.50%

10ml

单发散聚苯氯乙烯微球， 6.0μm

2.50%

10ml

单细化聚苯丁二烯微球， 7.0μm

2.50%

10ml

单细化聚苯丁二烯微球， 8.0μm

2.50%

10ml

单扩散聚苯丁二烯微球， 9.0μm

2.50%

10ml

单吸附聚苯乙稀微球， 10.0μm

2.50%

10ml

单解聚聚苯氯乙烯微球， 11.0μm

2.50%

10ml

单分散型聚苯乙稀微球， 12.0μm

2.50%

10ml

单疏散聚苯氯乙烯微球， 13.0μm

2.50%

10ml

单分散化聚苯氯乙烯微球， 14.0μm

2.50%

10ml

单分散化聚苯氯乙烯微球， 15.0μm

2.50%

10ml

单疏散聚苯丁二烯微球， 17.0μm

2.50%

10ml

单离心分离聚苯丁二烯微球， 18.0μm

2.50%

10ml

单消减聚苯乙稀微球， 20.0μm

2.50%

10ml

单发散聚苯乙稀微球， 22.0μm

2.50%

10ml

单解聚聚苯氯乙烯微球， 23.0μm

2.50%

10ml

单分散型聚苯乙稀微球， 24.0μm

2.50%

10ml

氨基聚苯乙稀微球

氨基聚苯氯乙烯微球， 0.05μm

2.50%

10ml

氨基聚苯氯乙烯微球， 0.07μm

2.50%

10ml

氨基聚苯氯乙烯微球， 0.08μm

2.50%

10ml

氨基聚苯丁二烯微球， 0.09μm

2.50%

10ml

氨基聚苯氯乙烯微球， 0.1μm

5.00%

10ml

氨基聚苯乙稀微球， 0.2μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.3μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.4μm

5.00%

10ml

氨基聚苯乙稀微球， 0.5μm

5.00%

10ml

氨基聚苯丁二烯微球， 0.6μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.75μm

5.00%

10ml

氨基聚苯乙稀微球， 0.9μm

5.00%

10ml

氨基聚苯丁二烯微球， 1.0μm

5.00%

10ml

氨基聚苯乙稀微球， 2.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 3.0μm

2.50%

10ml

氨基聚苯乙稀微球， 4.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 5.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 6.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 7.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 8.0μm

2.50%

10ml

氨基聚苯乙稀微球， 9.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 10.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 11.0μm

2.50%

10ml

氨基聚苯乙稀微球， 12.0μm

2.50%

10ml

氨基聚苯乙稀微球， 13.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 14.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 15.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 17.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 18.0μm

2.50%

10ml

氨基聚苯乙稀微球， 20.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 22.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 23.0μm

2.50%

10ml

氨基聚苯乙稀微球， 24.0μm

2.50%

10ml

羧基聚苯氯乙烯微球

羧基聚苯乙稀微球， 0.05μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.07μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.08μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.09μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.1μm

2.50%

10ml

羧基聚苯乙稀微球， 0.2μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.3μm

2.50%

10ml

羧基聚苯乙稀微球， 0.4μm

2.50%

10ml

羧基聚苯乙稀微球， 0.5μm

2.50%

10ml

羧基聚苯乙稀微球， 0.6μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.75μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.9μm

2.50%

10ml

羧基聚苯丁二烯微球， 1.0μm

2.50%

10ml

羧基聚苯乙稀微球， 2.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 3.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 4.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 5.0μm

2.50%

10ml

羧基聚苯乙稀微球， 6.0μm

2.50%

10ml

羧基聚苯乙稀微球， 7.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 8.0μm

2.50%

10ml

羧基聚苯乙稀微球， 9.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 10.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 11.0μm

2.50%

10ml

羧基聚苯乙稀微球， 12.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 13.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 14.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 15.0μm

2.50%

10ml

羧基聚苯乙稀微球， 17.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 18.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 20.0μm

2.50%

10ml

羧基聚苯乙稀微球， 22.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 23.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 24.0μm

2.50%

10ml

上面的姿料原于杭州pg电子娱乐游戏app 菌物创新科技有局限集团公司知悉相关资料或新产品资料服务咨询。

和谐报错：陕西pg电子娱乐游戏app 生物工程供应信息类产品仅适用做研究，未能适用做人们。
