**2D文件MoS2是由于其可手动调节的架构和**的储锂耐腐蚀性 (按理来说存储容量近乎是石墨的两倍)，影响广加关注。不过，储电量的尽快衰减和差的功率机械性能制约了MoS2的软件，碳包复是**和会的升高化学反应机械性能的工艺其中之一。鸭蛋黄壳组成部分nm涂料可依据增高生物材料的重量中考分数来不断增强LIB的能量场密度计算，且鸡蛋黄和壳区间内的接缝处可以作为一个可溶性元素在脱嵌锂时的体积大小变大减慢区。有科研课题销售团队开发建设打了个种在中空夹胶玻璃介孔碳球(HMCS)外部出现MoS2納米片的改革创新工艺。HMCS是 纳米技术反应迟钝器，**有效控制和受限了MoS2nm片的原位发芽。当成为LIB的负极文件时，与纯MoS2和支承在碳球上的MoS2（C@MoS2）较之，鸭蛋黄壳格局的MoS2@C彰显出更快的可逆反应发热量和功率能力。
素材准备环节：
中空玻璃窗介孔碳球的制作而成：
将原硅酸四乙酯和间苯二酚装修甲醛低聚物在SiO2关键小粒上共缩聚以产生SiO2@SiO2/RF核-壳微米球架构。向富含70mL工业乙醇，10mLH2O和3mL氨水(25wt％)的饱和溶液中放入3.46mL TEOS。157分钟后，向该液体内加入0.4g间苯二酚和0.56mLtvoc(37wt％)，并将安全体系在环境温度下猛烈攪拌241天。经过离心力分离法水解物，用去化合物水和酒精洗衣机清洗，后来在60℃下干澡一晚。将奠定物在N2热场下700℃(2℃/min)煅烧5h以刷快SiO2@SiO2/C纳米技术球。能够便用氢空气氧化钠(NaOH, 1M)我们要除二氧化的硅换取20nm厚碳壳的HMCS。
鸡蛋黄-壳MoS2@ C纳米技术球的制作而成：将0.5g的Na2MoO4·2H2O和1.0g的CS(NH2)2融解在30mL的去亚铁离子池里，再高周波波分散式30min出现无色的稀硫酸，然后呢将100mg的HMCS充分均匀溶解在水溶液中。在超声清洗波中散50分鐘后，将藏青色悬浊液转入到60mL直流电力釜中。第三将直流电力釜在200℃烘烤箱中放热24时间。之前，将髙压釜待冷却至温度，变更出稀硫酸来离心法。回收利用黑灰色小粒完全相同去亚铁离子水和无水乙醇洗衣机清洗六次，后来在60℃下真空环境干燥的包夜。将化合物在Ar互动性下800℃的管式炉中煅烧2个钟头，取得核壳MoS2@C納米球。

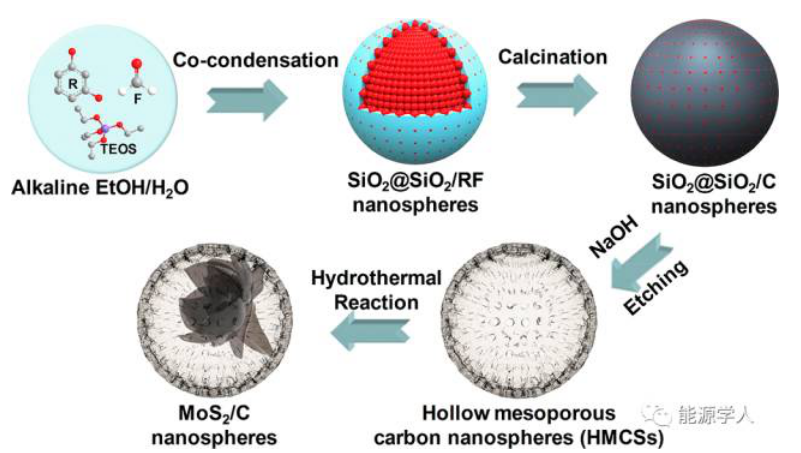

图1.鸡蛋黄壳MoS2@C微米球的配制提醒图

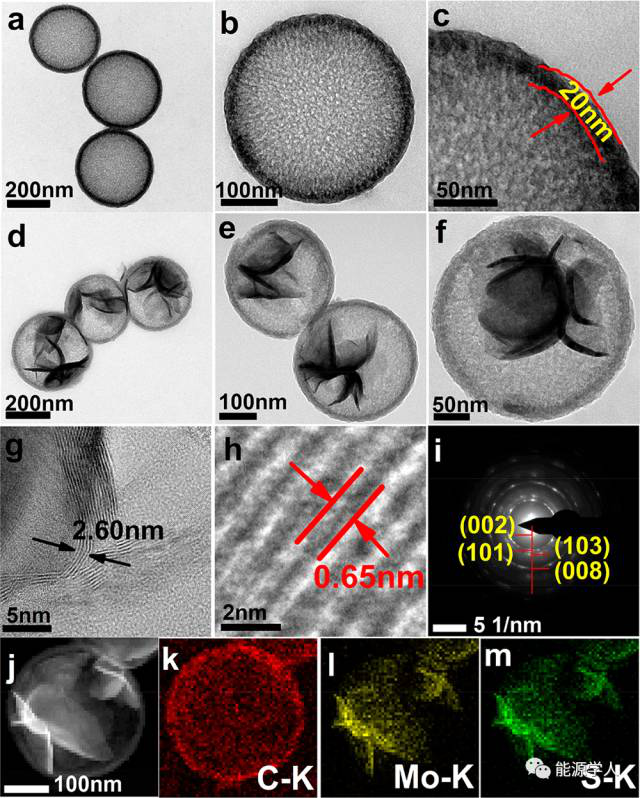

图2.（a-c）HMCS的TEM画像；（d-f）TEM数字图像；（g,h）HRTEM图片和（i）MoS2@Cnm球的SAED图; （j-m）STEM画面并且根据的因素Mapping
电检查是否性能参数测量，以1A/g电流大小密度计算对核壳MoS2@C, C@MoS2和纯MoS2而成的两个电级展开恒电压电流充/电池充电检验。核壳MoS2@C的电池充值和充值存储空间各为1671和1197mAh/g，过于C@MoS2的1337和866mAh/g与纯MoS2的813和580mAh/g；核壳MoS2@C库伦的效率为71.6％，超过C@MoS2的64.7％；经由200个反复的后，核壳MoS2@C始终保持993 mAh/g高的不可逆转电容量和无限循环稳相关性高性，而C@MoS2减小至618mAh/g。
二硫化橡胶钼pp材质
二塑炼钼奈米颗粒物
双层介孔碳球内成长花朵状MoS2nm片
阿霉素修饰语二塑炼钼奈米片DOX-MoS2
叠氮类化合物淡化MoS2二混炼钼纳米级的原材料
氮杂苯甲酸绘制的二混炼钼奈米片（f-MoS2）
羧基特点化二塑炼钼nm片MoS2-COOH
氨基体现二塑炼钼微米片MoS2-NH2
巯基系统化二塑炼钼nm片MoS2-SH
马来酰亚胺绘制二硫化橡胶钼納米片MoS2-MAL
微生物素呈现二硫化橡胶钼二维納米的材料MoS2-Biotin
备孕叶酸体现二塑炼钼納米片MoS2-FA
NHS活性脂遮盖二塑炼钼（MoS2-NHS）
马来酰亚胺效果化二加硫钼（MoS2-MAL）
炔基性能化二混炼钼（MoS2-Alkyne）
叠氮特点化二塑炼钼MoS2-N3）
DBCO功能性化二加硫钼
孕妇叶酸表达二塑炼钼MoS2-FA
多肽突显的二硫化橡胶钼（MoS2-RGD）
二塑炼钼量子点添加的ZnO微米塑料颗粒(MoS2@ZnO)
葡聚糖装饰二加硫钼微米片
壳聚糖修饰语二混炼钼纳米级片
半乳糖掩盖二加硫钼奈米片
珠露糖表达二加硫钼纳米级片
铝铁件层状光电器件二加硫钼 (MoS2) 微米片
电机负载氟西汀MoS2二硫化橡胶钼纳米技术片
Cy5-PEG-MoS2 荧光菁染剂-聚乙二醇-二加硫钼微米片
富勒烯C60表达二加硫钼微米片
TiL4@MoS2奈米片
黑色质酸修饰语二混炼钼微米片HA-MoS2
透明化质酸遮盖二塑炼钼量子点MoS2-HA
超顺磁体炭化钽(Ta4C3-IONP-SPs)奈米黏结素材
BSA-MoS2牛血贞洁蛋白酶呈现二硫化橡胶钼奈米片
上转化成奈米颗粒肥料体现二塑炼钼奈米片
UCNP-MoS2微米软型材料
聚多巴胺装饰的二加硫钼nm片(MoS2-PDA)
PEG聚乙二醇快件二塑炼钼纳米级片（MoS2-PEG）
氨基聚乙二醇背包二硫化橡胶钼纳米技术板材MoS2-PEG-NH2
羧基聚乙二醇包装二混炼钼微米的材料MoS2-PEG-COOH
巯基聚乙二醇表达二混炼钼微米物料MoS2-PEG-SH
生物制品素聚乙二醇包着二硫化橡胶钼微米食材MoS2-PEG-Biotin
孕妇叶酸聚乙二醇邮包二硫化橡胶钼納米片MoS2-PEG-FA
马来酰亚胺聚乙二醇包围二加硫钼nm用料MoS2-PEG-MAL
Cy5-PEG标签的MoS2二硫化橡胶钼奈米片
FITC-PEG突显MoS2二加硫钼纳米级片
RGD-PEG多肽呈现MoS2二硫化橡胶钼纳米技术片
脂质体包着二加硫钼量子点liposome-MoS2
二加硫钼納米片/塑炼铜奈米离子
介孔二腐蚀硅包含二加硫钼nm颗粒剂
二塑炼钼奈米片额定负载二塑炼钼
二维二加硫钼nm技术片负载电阻nm技术银塑料村料
二硫化橡胶钼碳纳米级管符合村料
纳米级金/吸引力微米级粒状突显二塑炼钼微米级片
二塑炼钼量子点突显奈米金棒
二加硫钼量子点/g-C_3N_4组合光催化剂反应剂
马来酰亚胺装饰二加硫钼MoS2-MAL
硫艰辛(LA)绘制二硫化橡胶钼MoS2
氨基化二硫化橡胶钼(MoS2-NH2)
羧基化二塑炼钼
MoS2-FITC/罗丹明荧光标记图片二硫化橡胶钼
MoS2/CdS纳米级多晶体
碳纳米级管电流二塑炼钼
二塑炼钼nm片单晶体
防氧化纳米材料装载二塑炼钼GO-MoS2
以内材料根据武汉pg电子娱乐游戏app 生态学编辑zhn2020.12.07
pg电子娱乐游戏app
微信公众号
官方微信
