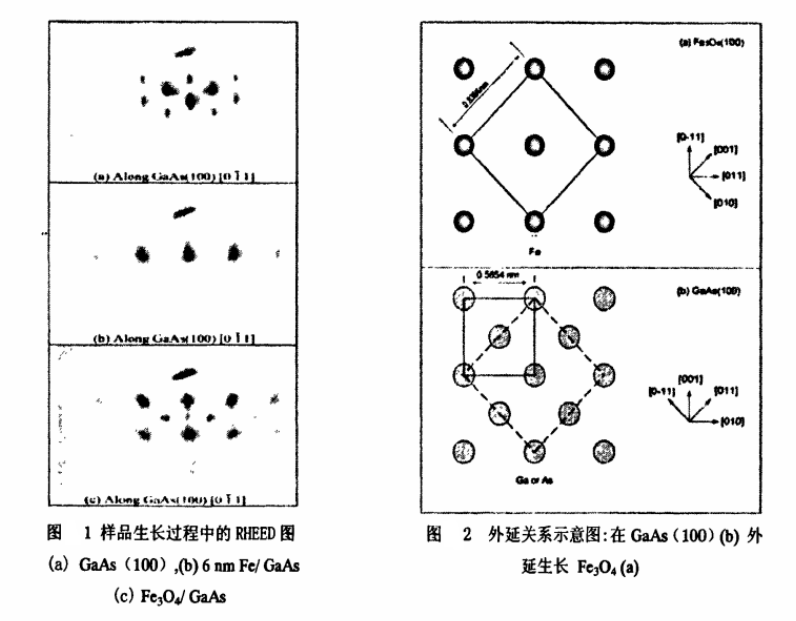

膜的制取及研究方法Fe;Onbopppet薄膜的制具有不同步骤: PLD，MBE，溅射法以其再氧化物法等。我国的检样选用MBE法成长，大部分会因为各种步骤能能化学合成出较**的bopppet薄膜提纯Fe;0n复合膜有这2种方式:**种只是先在衬底上沉淀积累Fe膜，后来再根据硫化剂如0或NO将其硫化转化Fez0复合膜。**种方式只是随时在富氧的生活环境中蒸发器Fe,提纯Fe;0。复合膜。在此根据的是**种方式。**种方式的存在的偏差是对沉淀积累的Fe膜的厚薄有个定约束，最厚为6nm。突破6nm便有也许发生硫化不几乎或在复合膜中形成出这2种大于价值形式的Fe硫化物l5。若要提纯6nm大于的FeyO复合膜，就须要选择相同沉淀积累加硫化的方式，对于不再加上介绍。选择**种方式提纯Fe;On复合膜。在采用的GaAs(100)衬底其品面的品向平形于走向，在采用前用HSO:H;Oz:H;0(4:1:1)的悬浊液对GaAs基片洗掉了5秒钟，第二又用去阴阳离子水和异丙醇洗掉。将洗得的GaAs 衬底访问到MBE二次搬运费真空度产生腔完后，在830K 的高温下对其来进行淬火处里40min，完后在处里过的GaAs衬底上沉积状Fe膜，第二再进行有O生态室内环境的产生腔，持续Oz分压5x103mbar将其被钝化添加Fe,0s，O的改装排气管孔远距离样件管理12cm，这个重要于在样件管理相邻造成竖直一直以来的压力。所示1(a)(c〉总结出了产生在GaAs 衬底上 6nm Febopp透气膜和Fes0nbopp透气膜的RHEED衍射新花形，从所示1(b)不错看到，Fe膜为体心立方米设备构造（bcc)，概念性性性产生社会相互影响为Fe(100)<O01>/GaAs(100)<001>,这和其它项目组的得出结论就是一种致的°;图1(C)总结出了衬底高温为50OK时被钝化1分钟钟后的样件管理RHEED衍射新花形，第二在相当的生态室内环境下进第一步淬火被钝化样件管理，其RHEED衍射新花形没有其次所有的转化，是因为样件管理现已造成了稳定性高的设备构造。在此考察到的衍射新花形入射自动化束笔直概念性性性产生在 MgO （ 100）上面的Fes0·[010]走向的RHEED衍射新花形就是一种致的。在.我大家的bopp透气膜样件管理在线测量过程中 中，自动化束是笔直GaAs (100)衬底[走向入射的，这是因为概念性性性产生的 Fey0n晶胞的<010>走向平形于GaAs衬底的<O-11>走向,因为,.我大家的样件管理概念性性性社会相互影响为Fey0: (100)<011>//GaAs(100)<010>。

图2给定了Fe;0n晶胞对应于GaAs (100）衬底自动三维旋轉45°提醒图，Fey0。晶胞自动三维旋轉了45°是会因为对应于Fe;0 (100)<010>位置，Fe;04 (100)<011>位置和GaAs (100)<010>位置的品质自动匹配度更佳"例。GaAs和Feg0s的晶格常数分离为5.654A和8.396A，Fe;0。晶胞自动三维旋轉45°后其晶格常数相似性为GaAs晶胞对角线长短7.995A，Fe;0q和GaAs 的晶格错配率只剩下5.0%，对此，外加内在联系为Fe;04 (100)<011>//GaAs(100)<010>时，成型的多晶硅聚酰亚胺膜品质更佳。Fe;0。晶胞对应于GaAs ( 100）是向下自动三维旋轉或者是逆时针自动三维旋轉了45°暂未决定，还需要经更进第一步的调查。供应商厂品分类目录：钒结合物(VO2(3-FL))和碳奈米管和好pe膜铬铝碳 Cr2AlC膜的堆积态贫铀(DU)聚酰亚胺膜铝外表抗灼伤多层住宅有机的分手后复合透明膜铝铟镓氮四元合金属pet薄膜压铸铝硬质合金表皮耐蚀性银基非晶膜易挥发的镀铝塑料薄膜高层轻金属聚酰亚胺膜BOPP/VMCPP型镀铝软型薄膜和珍珠棉铝和金表明(TixAly)N膜铬添加碳基保护膜流延聚乙烯塑料蒸镀银属复合膜（MCP）二氧化物硅塑料膜空气氧化铝粉pet薄膜以多孔碳为骨架的nm铝热聚酯薄膜腐蚀铟锡钽复合膜钽基媒质塑料膜铝碳素钢的表面耐蚀加脂整体化聚酰亚胺膜非晶硅溥膜多晶硅复合膜含钽薄膜和珍珠棉抗老化反应铀钽聚酯薄膜掺钽铀溥膜氮化铪透明膜防氧化铌(钽)塑料薄膜钽硅物料塑料膜钽铝合金型材类透气膜铌铝碳 Nb4AlC3贴膜XRF聚酯纤维保护膜钒铝碳 V4AlC3保护膜钼钨硫MoWS2塑料薄膜二混炼钼和混炼钼钨耐热合金透明膜含钼或钨薄膜和珍珠棉类石墨稀二混炼钨膜二加硫钼MoS2塑料膜层状二混炼钼纳米级聚酰亚胺膜有色金属添加MoS2塑料薄膜MoS2/C复合材料薄膜和珍珠棉Au NPspet薄膜MoS2/a-C组合胶片磁控溅射MoS2+Sb2O3防冷焊胶片编织成单层/少层/几层二塑炼钼纳米技术组合塑料膜C/N共掺MoS2挽回贴膜层状二塑炼钼/石墨烯材料(MoS2/Graphene)膜非平衡性磁控溅射阴离子镀MoS2-Ti复合材料透气膜自防锈液贴膜二塑炼钼(MoS2)和聚酯板耐磨性贴膜氮化钛(TiN)高分子加硫物二加硫钼(MoS2)粉末状润滑油的作用复合膜**的二混炼钼MoS2納米高层pet薄膜二硒化钼MoSe2bopp薄膜二维二硒化钼（MoSe2）复合膜有色金属夹杂MoSe2pe膜铜铟镓硒溥膜单双层/少层/多个硒化钼(MoSe2)聚酯薄膜铜锌锡硫硒bopp薄膜银夹杂着硒化钼(MoSe2)pe膜二碲化钼MoTe2复合膜单晶硅二碲化钼(MoTe2)透气膜一层/少层/双层以上二碲化钼(MoTe2)bopp薄膜二维二碲化钼(MoTe2)贴膜半复合MoTe2贴膜MoTe2及MoTe2/MoS2异质结聚酰亚胺膜二维硒化钼pet薄膜二混炼钨（WS2）溥膜大户型面积MoS2/二加硫钨（WS2）膜三层/少层/多层电路板二混炼钨（WS2）软型薄膜和珍珠棉二混炼钨/钨夹杂类金刚石(WS2/W-DLC)分手后复合保护膜二硒化钨（WSe2）溥膜大宽度二硒化钨（WSe2）塑料膜二硒化钨（WSe2）半导体材料bopp薄膜编织成单层/少层/四层二硒化钨（WSe2）塑料膜纵向底材萌发硒化钨微米片贴膜淡入金属制硫属化物塑料薄膜电氯化钠晶体二碲化钨（WTe2）pet薄膜二碲化钨（WTe2）和铋薄膜和珍珠棉掺入VO2膜二加硫锡SnS2保护膜锡化亚锡SnS聚酰亚胺膜塑炼铋(Bi2 S3)pe膜nO/SnS混合pe膜CdS/CdS和CdS/Dy/CdSbopp薄膜可挠性P型防氧化亚锡保护膜电多晶体含硫化亚锡顆粒的双轴倾向聚脂贴膜防氧化亚锡多晶聚酯薄膜二塑炼锡/三塑炼二锡/塑炼亚锡异质结保护膜锡加硫物透明膜混炼亚锡(SnS)复合膜电堆积加硫亚锡(SnS)聚酰亚胺膜加硫亚锡(SnS)异质结胶片间易加硫亚锡(SnS)毫米棒聚酯薄膜聚苯丁二烯磺酸(PEDOT:PSS)/混炼亚锡(SnS)nm带刚性溥膜硫化橡胶亚锡(SnS)敏化纳晶TiO2膜六方氮化硼（HBN）pet薄膜纳米材料-六方氮化硼（HBN）透明膜Zn原位参杂的P型六方氮化硼（HBN）pe膜催化氧化剂外挂化学式气质联用植物生长高析出六方氮化硼（HBN）透气膜高储能技术转化率铁电缔合物基电导电介质复合膜三硒化二铟In2Se3透气膜硒化铟(InSe和In2Se3)微米pet薄膜Cu(In,Ga)Se_2和Cu_2ZnSnSe_4膜红铜矿系胶片CuInSe2(CIS)bopp薄膜二硒化钼（MoS2）胶片大外形尺寸三层/双层以上/少层二加硫钼（MoS2）塑料膜二维硒化钼（MoS2）聚酰亚胺膜二阳极氧化钛nm线/二硒化钼（MoS2）混合胶片二硒化铌NbSe2包覆膜二加硫钒VS2bopp薄膜yyp2021.3.29
