氮化硼包塑铁镍镍钢

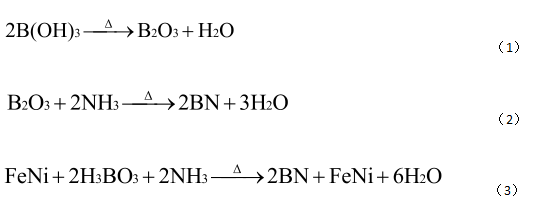

用液质还原系统法纪备FexNi1-x前轮驱动体，之后申请加入過量的H3BO3采取碾磨，在管式炉内NH3气体下煅烧2 h，就行了得见氮化硼包裹铁镍奈米核壳颗粒(FexNi1-x-/BN)。其发应目的下列所显示，在其中计算方式（1）是硼酸在温度高下的热分解的作用，表达式(2)为BN的制成发应。核壳塑料再生颗粒的产品提炼原理图能用(3）说明。
包覆机后的核壳再生颗粒的组成部分定性分析

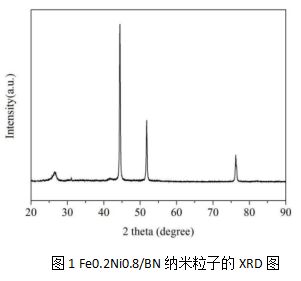

图1为NH;气体下900℃煅烧2 h准备的Fe0.2Ni0.8/BN水粒子的空调温度XRD谱图。从图里能判断,备样在2θ=26.46°、41.84°作用显现不足的衍射峰，与h-BN的(002)晶面和（100）晶面相较应，就此可证明怎么写h-BN 在核壳用料中最初始形成了。除此囿于，在2θ=44.40°、51.68°和76.12°诞生相对性不弱的衍射峰，分別代表于FeNi 合金材料的(111)晶面、(200）晶面和（220）晶面，这认为热处理后所备制的生成物为Fe0.2Ni0.8//BN納米再生颗粒。在整体图谱中并也没有材料氧化的物等残渣峰的出现了，所以才会试样的饱和度很高。从而
进三步证明书h-BN的现实存在，对Fe0.2Ni0.8/BN和纯的h-BN(流程因素同等）确定FT-IR测量仪，测量仪导致如下图2图甲中，从图示能能查出来两对样品英文均在3451 cm-1、1383 cm-1和785 cm-1上下造成消化吸收峰，分离相匹配的O-H键的的特点峰已经sp2杂化的B-N伸缩式高频振动和非水平面的B-N-B拉伸运动，一项测试测试数据全面一个脚印安全验证h-BN的存在的，O-H键的特征英文峰产于于备样接触面所溶解新鲜空气中的水蒸汽。值当特别留意的是，与纯的h-BN相对来说，核壳阿尔法粒子中 B-N键、B-N-B键的的振荡峰相对而言強度凸显下降，这也许与铝合金后驱体的建立及及h-BN镀层的出现相关联。除此本身，h-BN在1650 cm'和 1080 cm'作用诞生两个人吸取峰，各是相应C=O、C-O键的伸拉振动模式，这表示h-BN合格品中会存在着C、О等悬浮物，某一结果显示与h-BN的EDS监测相相同。
将硼酸和耐热合金前轮驱动体的相溶物在NH;气息下分为加温到800 ℃、 900 ℃和1050℃，并且保暖2h便可的不一样去应力退火环境温度下的Fe0.2Ni0.8/BN。图3为在不一样的热处理温度表下制成的Fe0.2Ni0.8/BN奈米微粒的在常温XRD谱图。从图也可以断定，几组图纸均在2θ=44.21°、51.59°和75.72°差不多诞生取决于较差的衍射峰,这与FeNi硬质合金的(111)、(200）和（220）晶面认真表示。除此外面，在2θ=26.54°和41.66°以內经常出现工作能力的衍射峰，各用表示 h-BN的（002）晶面和（100）晶面。发生变化退火处理温度因素的偏高，h-BN和FeNi不锈钢的衍射峰程度逐步强化，说样板的单晶体结构设计越发越成熟，颗粒物尺寸越发越大。与纯的Fe0.2Ni0.8合金钢相对来说，核壳粒子束中铁镍特点峰峰形产品往右边移動，随着布拉格方程式:
nλ为定值，d值的减少必要造成的θ的增长，所以，晶胞表面积拉伸是诱发顶值右移的根本就因素，这机会与h-BN镀层的建成想关。
成都pg电子娱乐游戏app 生物工程自动化有限制公司的展示不同多孔板材、石墨稀、钙钛矿、量子点、奈米技术小粒、空穴传导板材、奈米技术晶、生物免疫试剂、光電生物品、设计光電和光电器件板材、板材前面体、酶药制剂、酶底物、制作类奈米技术管、制作氮化物等一国产厂品。供给相关内容订制商品：
pg电子娱乐游戏app
微信公众号
官方微信
