氮化硼包裹铁钴合金材料

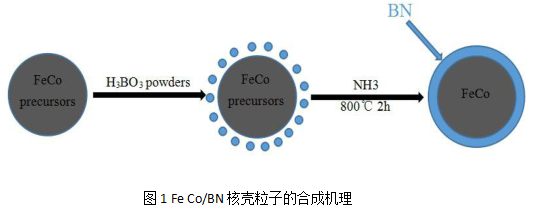

先通过液质恢复法纪备FeCo硬质合金前轮驱动体，之后参加合适量的H3BO3完成精磨，那么把混后物放置在塔蜗中，在真空体管式炉内NH3氛围音乐下(800℃）煅烧2h，清新冷却塔到室内温度(6h)既能取得氮化硼发泡密封条铁钴奈米核壳塑料颗粒(FeCo/BN)。核壳水粒子的整体的合成视频机能如图已知1提出。
包塑后的核壳激光束的型式分析方法

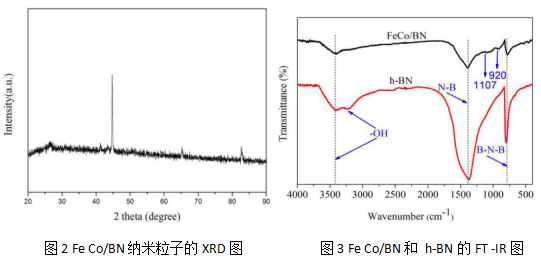

图2为FeCo/BN核壳激光束的XRD图。从图里能否断定，样件在2θ= 26.55°和41.24°左右侧会出现相应过强的衍射峰，分为对应着 h-BN的(002）和（100）晶面，这暗示着着h-BN在核壳建筑材料中大概形成了。除此外，在2θ=44.73°、65.08°和82.72°以内也诞生衍射峰，分辨对照a-FeCo的(110)、(200）和（211）晶面。在图谱中并无合金防氧化物质、单质合金等残渣峰的存在，表示核壳阿尔法粒子的色度很高。是为了进第一步签定图纸接触面的官能团和化学工业键，对FeCo/BN和纯h-BN (NH3暖场、800 ℃下保温隔热2h)使用FT-IR进行分析，考试结论图甲3所显示。从该图都可以查出来，两两原辅料均在3420 cm-1、1395 cm-1和 800 cm-1以內出来比较强的吸收率峰，分別相匹配O-H、B-N键的伸降振功已经B-N-B键的弯度激振,这些检查结杲进三步证明书h-BN的导致。中频峰是水碳原子中O-H键震动问题存在的最终结果，这与原材料被暴露在暖空气中溶解的水水汽有观。比较适合还要注意的是，与纯h-BN相信，核壳颗粒面上的B-N和B-N-B震动峰对应效果显著的降低，这与FeCo合金材料前轮驱动体的建立及h-BN耐磨涂层的型成有关于。凡此种种,核壳再生颗粒孩子1107 cm-1和920 cm-1影响出現吸收的作用峰，是由C-O键的伸收振动幅度大和CH=CH键的面外产生振动受到的，这说明书怎么写经高温天气煅烧后的納米微粒中仍有少许的C、O等钙镁离子。
包覆机后的核壳离子的微形貌表现

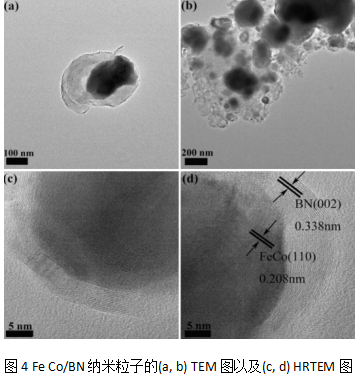

图4为FeCo/BN微米塑料颗粒的TEM和HRTEM图。当中图4（a）和（b）分别为为核壳粒子束线条和建筑体的外部经济形貌，从图示就可以得知，FeCo微米碳素钢成球型或半圆形，尺寸规格在40-200 nm之間更加均匀的分布在h-BN的里面。从HRTEM图能否判断, h-BN和FeCo镍钢的晶粒性都更好，经统计两大类化学物质的晶面宽度依次为0.338 nm和 0.208nm，这与h-BN 的（002）晶面和FeCo和金的（110）晶面全部分属。凡此种种，FeCo合金材料被重量为3-7 nm 的h-BN 所覆盖，含有显眼的核壳构造。

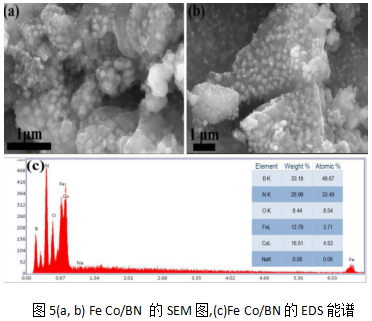

图5为FeCo/BN纳米技术再生颗粒的SEM图和EDS能谱。从图上能够得出，锰钢呈准则的环形或圆弧形，颗料外形尺寸在50-250 nm当中且完整卷入BN的组织结构，这与上述内容TEM的测试英文最终相不对。虽然，FeCo合金类大体底下以单独一个物体的行式不均地分离在h-BN的内部管理，具备着不错的分布性，这将与碳素钢间非磁体成分h-BN纳米涂层的成型有
关，这这让患者一切直接的磁互相效用降低。图5（c）为微米再生颗粒的EDS能谱，从图下可不可以看得出，Fe、Co、B和N金属元素均被测试到，这进一个步骤事实证明制得的物质为BN包复的FeCo納米核壳再生颗粒。值得一看目光的是，Fe、Co的电子层比值3.71:4.53，略不低于高效液相还原成我国料Fe(NO3):·9HO和Co(NO3)z·6H2O的含量配制（2:3），原由最为Fe3的氧化物性强于Co2+，于是在溶剂中Fe3+必需被NaBH4抹除，这只有或者造成的Co2+修复的没有完全彻底。除此诸如此类，Na、O杂物的含氧量都为0.06%和8.54%，植物的根主要源自于NaBH4或样机裸露在室内空气中外观所降解的水液体。
宝鸡pg电子娱乐游戏app 动物新材料技术限制子公司信息限制制的单位就是一家从业糖好产品、研究化学试剂、多肽、石墨烯用料、石墨炔(graphyne)带光用料、建材搞好团结物带光用料、光电技术用料、MAX相陶瓷厂家，碳奈米级管、原材药、奈米级用料、钙钛矿、脂质体、结合磷脂的新产品研发、开发结合、种植和市场销售的高新技术限制子公司信息动物新材料技术限制子公司信息限制制的单位。pg电子娱乐游戏app 批售私人订制类产品：
pg电子娱乐游戏app
微信公众号
官方微信
