普鲁士蓝类无机化合物是一种类具二维骨架结构的的氰根配位整合物，在多类层面诸如大分子磁体，参比电极建材，气休存储空间建材等层面带来广泛的观注，一起，它也是被FDA喜爱的纳米技术生物医药原材料，使用光热疗，原因各类**传导，有优质的广泛应用前途。显然，PB用作微生物国药资料有5个阻碍其应运的弊病，其中一个是普鲁士蓝的微孔过滤并是不能**同时住下**分子式进行;**则是在将其APP于光热**时，红外光必须能力于表面上皮肤图片好而可以可穿透皮肤图片好能力于身上的PB納米物体,那么不了在诊疗上**实现热疗干掉**人体细胞。对此，我们的一立的方面都可以依据调整PB的粒径长宽比，不断地其纳米纤维至介孔，导致**过载**客体分子结构，另个部分都可以进行将PB复合型带磁食材，使其应该向外磁感线有相应，出去磁感线的疏导下带来形成。所以说合成视频介孔的带磁普鲁士蓝类食材应该同样实现多个部分，是避免现如今影响PB运用问题的**形式。
因此，介孔剩磁普鲁士蓝的组成的研究取决于少，所采用配位被拷贝措施就成就 复合型剩磁納米颗粒状，组成核壳格局的Fe3O4@PB复合型材料，对此，公司只需要在磁铁核和PB壳中制造厂厂介孔。把握刻蚀做为1种底向上的组成最简单的技巧，被大范围用以制造厂厂介孔，进行这类最简单的技巧所也要的一些先觉要求是被刻蚀的范例就必须具备很大的缺陷报告导致使刻蚀剂来到。进行配位被拷贝最简单的技巧组成的核壳结构类型的Fe3O4@PBpp食材，其核和壳全都是多晶方式，尖晶石间具大量的疵点以方面刻蚀。
Fe3O4的制取
用于免费模板的 Fe3O4的光催化原理是依据研究者新闻的措施获得。将1.18gFeCl3· 6H2O融解在15 mL乙二醇中生成乳白色硫酸铜溶液A，将3.15 g无水乙酸钠和875 mg聚乙二醇析出在20 mL 乙二醇中组成黑色溶剂B，接下来将两液体混合型搅拌设备30 min后，变动到45 mL 聚四氟丁二烯内衬到髙压釜内，200 °C下保温隔热10 h，对得出产品磁分离处理，用去阴阳离子水和啤酒循环交替洗衣两次并在60°C恒温非常干燥箱中非常干燥6h。
多孔yolk-shell Fe3O4@PB组合结构特征的准备
将20 mg Fe;O4与 8 mg K3[Fe(CN)6]分散性于15 mL去阴阳离子自来水中,并建立15 mmol KCl溶解出来，超声检查30 min后，建立15 mL 1 M HCl，移至40°℃恒温器振动器中反应迟钝15 h。结合发应时长的各种能够 达到各种框架,反应迟钝22h后能否取到双层的分级制度构造自装配普鲁士蓝。
NiFe2O4的提纯
有所作为模本的 NiFe2O4的制得是结合专家报导的工艺合出。将1.18gFeCl3· 6H2O，572 mg NiCl2· 6H2O溶解完在15 mL乙二醇中导致半透水溶液A，将3.15 g无水乙酸钠和875 mg聚乙二醇融解在20 mL 乙二醇中产生透明度水溶液B，其次将两液体分层搅匀30 min后，适当转移到45 mL 聚四氟乙稀内衬到高电压釜内，200°C下保冷10 h,对所得税率副产物磁分离法，用去铝离子水和酒水循环洗衣多次并在60°C晾干箱中晾干6h。
yolk-shell NiFe2O4@Ni-FePBA的准备
将20 mg NiFe2O4与8 mg K3[Fe(CN)6]扩散于24 mL去阴离子底层的水中，彩超30 min后，添加6 mL 1 M HCL，移至40°C恒温性比较好自激振荡器中反應6h。跟据反應日子的各不相同能否取得各不相同结构特征，反應12h后是可以获取中空中的分级制度空间结构自组装流水线镍铁类普鲁士蓝。

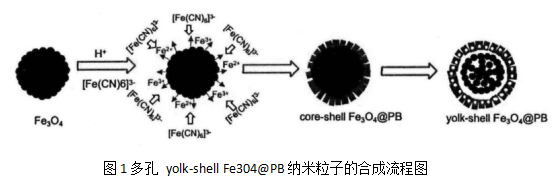

多孔yolk-shell Fe3O4@PB的分解成

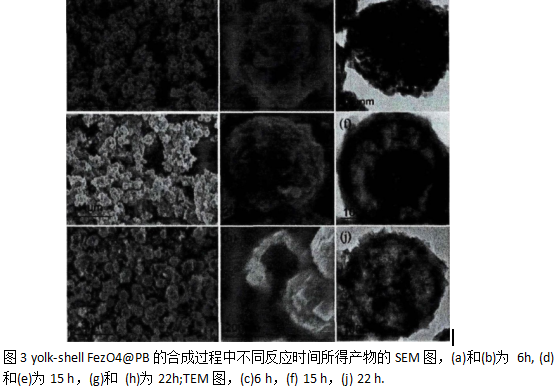

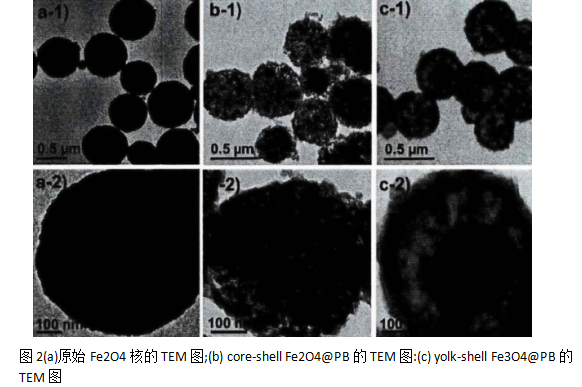

简单易行一般来说，文中选择配位复制到及把控好刻蚀的的方式，便用500 nmFe3O4看做原核食材长为2a-1,a-2图甲中，在K3[Fe(CN)6]水溶液中使用0.5M HCI实行保持刻蚀，成功的英文组成都具有介孔的yolk-shell Fe3O4@PB混合组成部分,就像文中2c-1,c-2及图3f如下图所示,合出的yolk-shellFe3O4@PB软型物为球型蛋壳格局，规格约为350 nm，从图3e中 SEM图也可以断定该结合的结构的表面上是由有差异倾向生长发育的纳米级立米体拆装进行。反馈时中，因此Fe3O4和PB在酸硫酸铜溶液中不相同的维持性，Fe3O4的容解和PB的成核种子发芽也开展，Fe3O4(如下图所示2a）充当肌底承载PB的发育和自组装流水线。
印象想法有两根主耍的因素，是一个是刻蚀剂HCL的有机废气浓度，调节酸度功能调节对Fe3O4表层的腐蚀不锈钢阶段，因而调节铁铝离子的放出传输率相应PB壳的制成带宽。另一名一名直接影响原则则是反馈的期限，如图所示2.3如图。主意在这里采用的Fe3O4是多晶，终以才能用HCL做控住刻蚀，先产生核壳结构的组合物，尺寸图为300 nm上下，外表面为交差繁殖的万立方体PB(如图已知2b-1,b-2及图3b，c)，新确立的PB壳也是多晶环境，渐渐生理反应日期的上升，纳米线通病变多，有助HCL刻蚀建立蛋壳机构（长为2b及图3f)，再又化学反应后Fe3O4核仍然被蚀化溶化，可能收获空心的PB自装配壳，寸尺约为350 nm作用，单单从表面为相互的生长立米体PB按装体（如下图2.3h，j)。因应用配位复制到及掌控刻蚀的技术可能**调控物品的形貌的结构，到完美的作用原材料。
绵阳pg电子娱乐游戏app 动物学信息技术有限制的司产业十分有限制的新司不是家经营糖物料、教学科研制剂、多肽、普鲁士蓝、石墨烯文件、石墨炔(graphyne)变色文件、废金属结合物变色文件、光电司文件、MAX相陶瓷制品，碳nm技术管、制造原村料药、nm技术文件、钙钛矿、脂质体、镶嵌图片磷脂的新产品研发、个性定制镶嵌图片、生产制造和銷售的高新技有限制的司产业动物学信息技术有限制的司产业十分有限制的新司。
pg电子娱乐游戏app 供货有关于私人订制新产品：
普鲁士蓝类协调一致物/铂/碳的材料 普鲁士蓝类纳米级做好物 普鲁士蓝-壳聚糖(PB-CS)膜 普鲁士蓝-聚多巴胺-nm铂两层nm复和产品 普鲁士蓝—聚-4-丁二烯吡啶—碳微米管(PB/P4VP-g-MWCNTs)分手后复合物 普鲁士蓝-金纳米技术和好涂料(PB-Au) 普鲁士蓝阻抗多孔瓷砖结合村料 普鲁士蓝—二被氧化钛微米管复合型的原材料 普鲁士蓝-二防氧化硅-石墨烯物料一种新型奈米物料 普鲁士蓝-多壁碳nm管(PB-MWCNTs) 普鲁士蓝的纳米技术立方米体 普鲁士蓝-铂(PB-Pt)混合资料 普鲁士蓝@二防氧化锰微米包覆建筑材料 普鲁士蓝/银纳米技术线 普鲁士蓝/硫化石墨组合涂料(PB/GO) 普鲁士蓝/脱色锆结合的材料 普鲁士蓝/碳微球/聚吡咯混合参比电极材质 普鲁士蓝/碳納米管海绵垫 普鲁士蓝/石墨烯板材奈米包覆板材 普鲁士蓝/纳米板材/符合板材素符合板材(PB/GN/CFs) 普鲁士蓝/石墨烯建筑材料/硫符合建筑材料 普鲁士蓝/壳聚糖/碳納米管复合原料原料 普鲁士蓝/抹除阳极氧化纳米用料和好用料 普鲁士蓝/硅納米线 普鲁士蓝/二空气氧化锰纳米技术组合的原材料(PB-MnO_2@PDA@Ce6) 普鲁士蓝/PDDA-石墨烯材料黏结膜 普鲁士蓝/N-添加碳纳米技术挽回材质 普鲁士蓝(PB)奈米促使剂颗粒物 普鲁士蓝(PB)-多壁碳纳米技术管组合建材(MWCNTs) 普鲁士蓝– 碳納米管– 納米金组合物(PB–CNTs–CNPs) 纳米技术铜基和普鲁士蓝能力碳玻纤组合物料 纳米级球聚苯胺普鲁士蓝分手后复合原料 奈米普鲁士蓝修饰语本身多孔吸附剂原材料 納米金背包的普鲁士蓝納米激光束(Au@PBNPs) 納米技术金/聚多巴胺/普鲁士蓝納米技术复合材料物体 納米金/聚多巴胺/普鲁士蓝/四防氧化三铁(Au-Dopa-PB-Fe3O4) 纳米级金/多孔完美重现防氧化纳米素材素材 膜状普鲁士蓝类配合默契物奈米文件 壳聚糖-普鲁士蓝-纳米材料(CS-PB-GR)和好物 壳聚糖/普鲁士蓝/石墨烯材料的奈米混合物(CS-PB-GR) 聚吡咯-石墨稀-普鲁士蓝納米塑料材质 聚吡咯/普鲁士蓝包覆装修材料 聚苯胺-MnFe类普鲁士蓝黏结材质 聚苯胺/普鲁士蓝微米塑料产品PANI-PB, 金-普鲁士蓝纳米级组合材质(Au-PB) 金納米物体-碳納米管-普鲁士蓝(Au NPs-MWCNT-PB)塑料资料 金/聚吡咯/普鲁士蓝納米分手后复合资料 核壳型Mn/Fe类普鲁士蓝板材 钴铁普鲁士蓝类紧密配合物(Co-Fe PBA) 阻抗普鲁士蓝納米晶的石墨稀包覆产品 过载多肽的普鲁士蓝纳米级小粒 分子结构锰钢类普鲁士蓝协助物 二氧化物硅快递包裹的类普鲁士蓝nm顆粒 多孔铁基普鲁士蓝并衍生材料 多孔普鲁士蓝/金分手后复合材质 多孔壳聚糖-普鲁士蓝-碳微米管(3DOM Cs–PB–CNTs) 多五金普鲁士蓝类听取物Ni0.75Cu0.75[Fe(CN)6]·6.3H2O 电电化学分析掺铜-类普鲁士蓝膜 永磁铁普鲁士蓝/硫化石墨稀藻酸钙微球 磁体普鲁士蓝/纳米级碳复合型的材料 带磁锆普鲁士蓝nm粒状(ZrHCF@MNPs) 铂納米级阿尔法阿尔法粒子金納米级阿尔法阿尔法粒子普鲁士蓝分手后复合的材料碳納米级管 铂/普鲁士蓝(Pt/PB)塑料nm线 靶向治疗性普鲁士蓝nm水粒子 氨基化二氧化的硅邮包的多孔普鲁士蓝纳米级粉末 氨基苝四甲酸/普鲁士蓝/氧化物石墨烯材料納米组合物 SiO2/普鲁士蓝纳米技术挽回微球 Rb夹杂着Co-Fe类普鲁士蓝納米的原材料 PDDA覆盖的普鲁士蓝纳米技术塑料颗粒 Ni-Fe(Ⅱ)普鲁士蓝/碳纳米技术管海棉zl 05.11
pg电子娱乐游戏app
微信公众号
官方微信
